2M Modulbox One
Contenitori per strumentazione elettronica agganciabili su guida DIN (EN 60715) secondo norme DIN 43880
Caratteristiche
Montabile su guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono quattro versioni con morsetti montabili su entrambi i lati.
2M53
È la versione storicamente più datata. L’altezza, base compresa, è pari a 53 mm. Il contenitore, tuttora in produzione, è stato affiancato dal 2MH53 e differisce da quest’ultimo solo perché le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base impedendo l’accesso all’interno del contenitore. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e, sulla parte superiore aperta, possono essere montati dei pannelli frontali con ganci.
Attenzione !!! Per questa versione è disponibile solo un tipo di coprimorsetto.

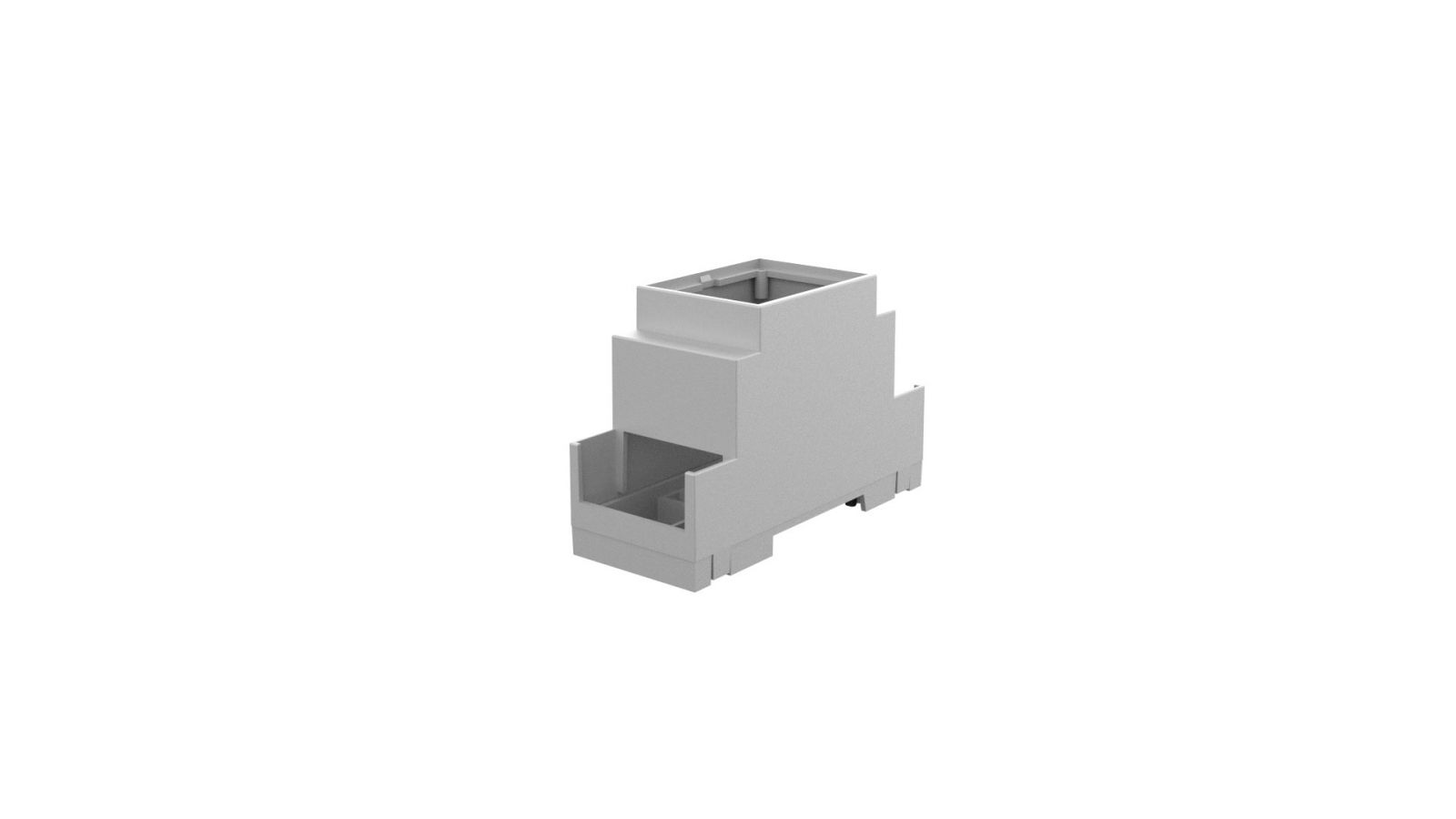

2MH53
È una delle versioni aperte, l’altezza, base compresa, è pari a 53 mm. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e, sulla parte superiore aperta, possono essere montati dei pannelli frontali con ganci. Le pareti, in corrispondenza delle zone di montaggio dei morsetti, presentano delle aperture che rendono accessibile l’interno del contenitore stesso. Per questa versione sono disponibili una grande varietà di coprimorsetti.
2MC53
È la versione chiusa, l’altezza, base compresa, è pari a 53 mm. La parete superiore è composta da una copertura fissa ottenuta da stampo. Sulla medesima è ricavata una cornice per il centraggio delle etichette. Le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base impedendo l’accesso all’interno del contenitore. Su tale versione è agganciabile un solo circuito stampato (CSA). Per questa versione sono disponibili una grande varietà di coprimorsetti.

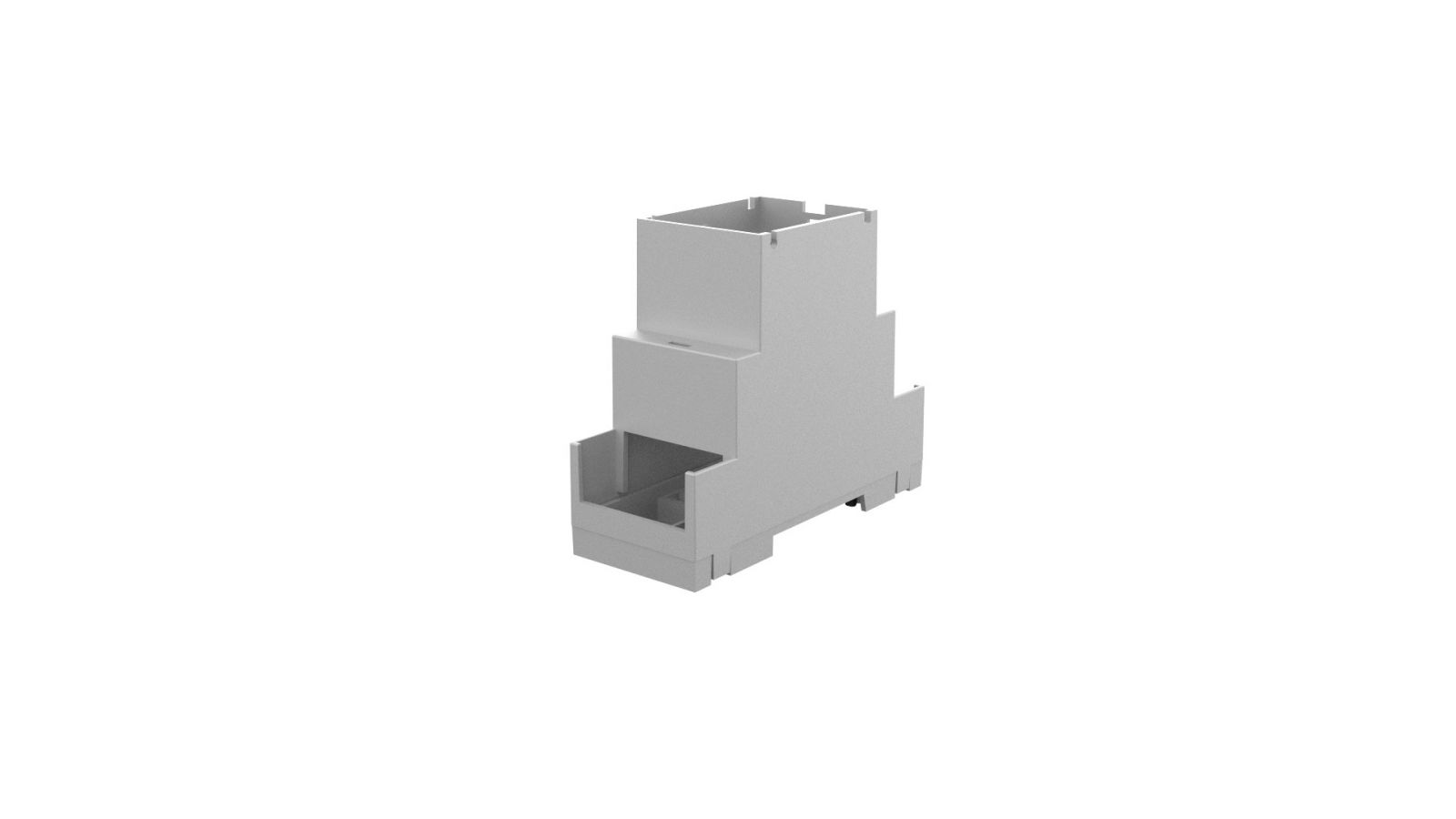

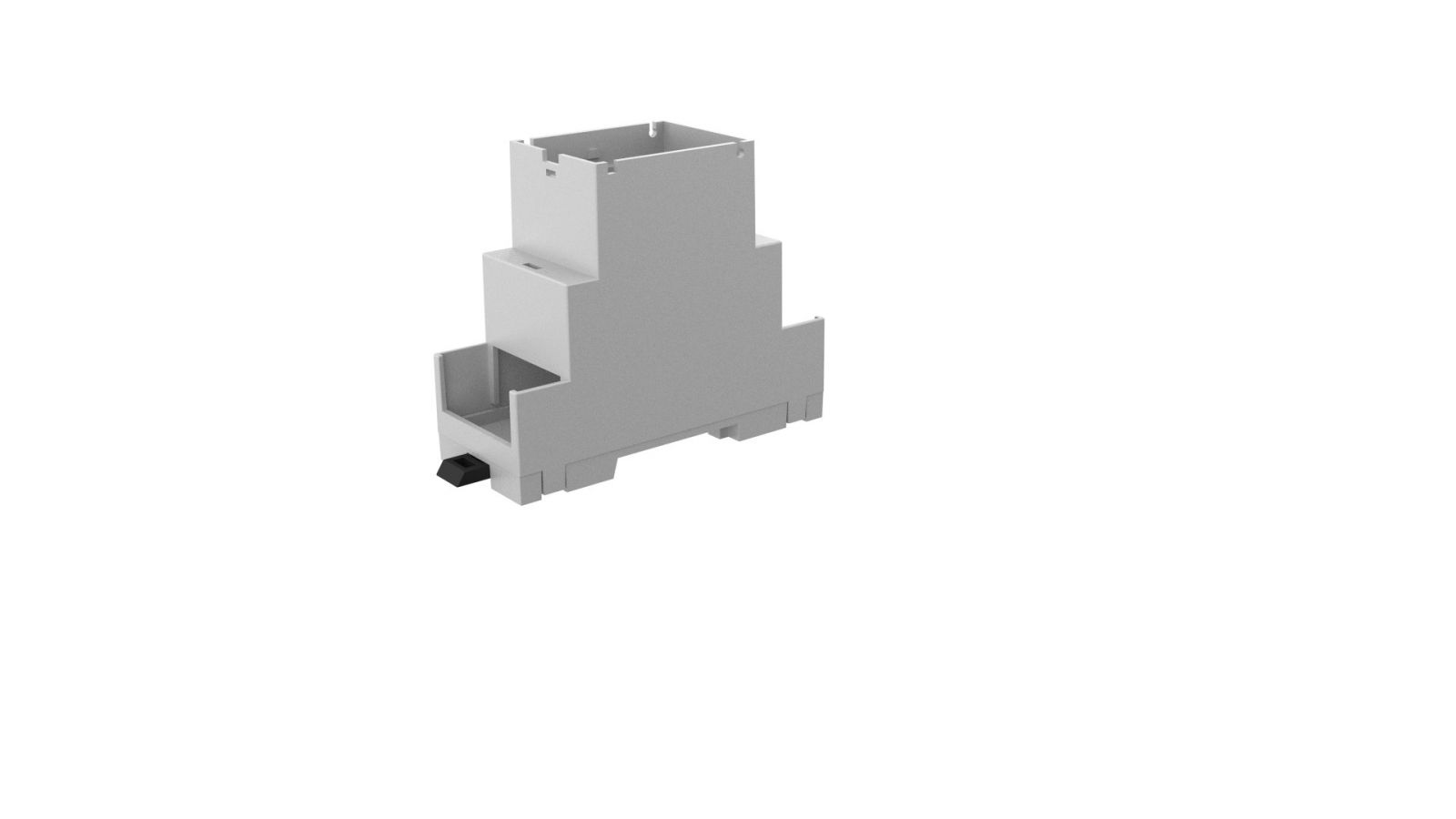

2MH68
È la versione alta. Si presenta aperta superiormente con un’altezza, base compresa, pari a 68 mm. Oltre ad avere la possibilità di montaggio dei pannelli frontali senza ganci (i ganci sono integrati nel contenitore) è predisposta per il montaggio di un pannello trasparente con cerniere. Le pareti, in corrispondenza delle zone di montaggio dei morsetti, presentano delle aperture che rendono accessibile l’interno del contenitore stesso. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC). Per questa versione sono disponibili una grande varietà di coprimorsetti.
Effettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili
Contenitore completo
Prodotto | Tipo | |
---|---|---|

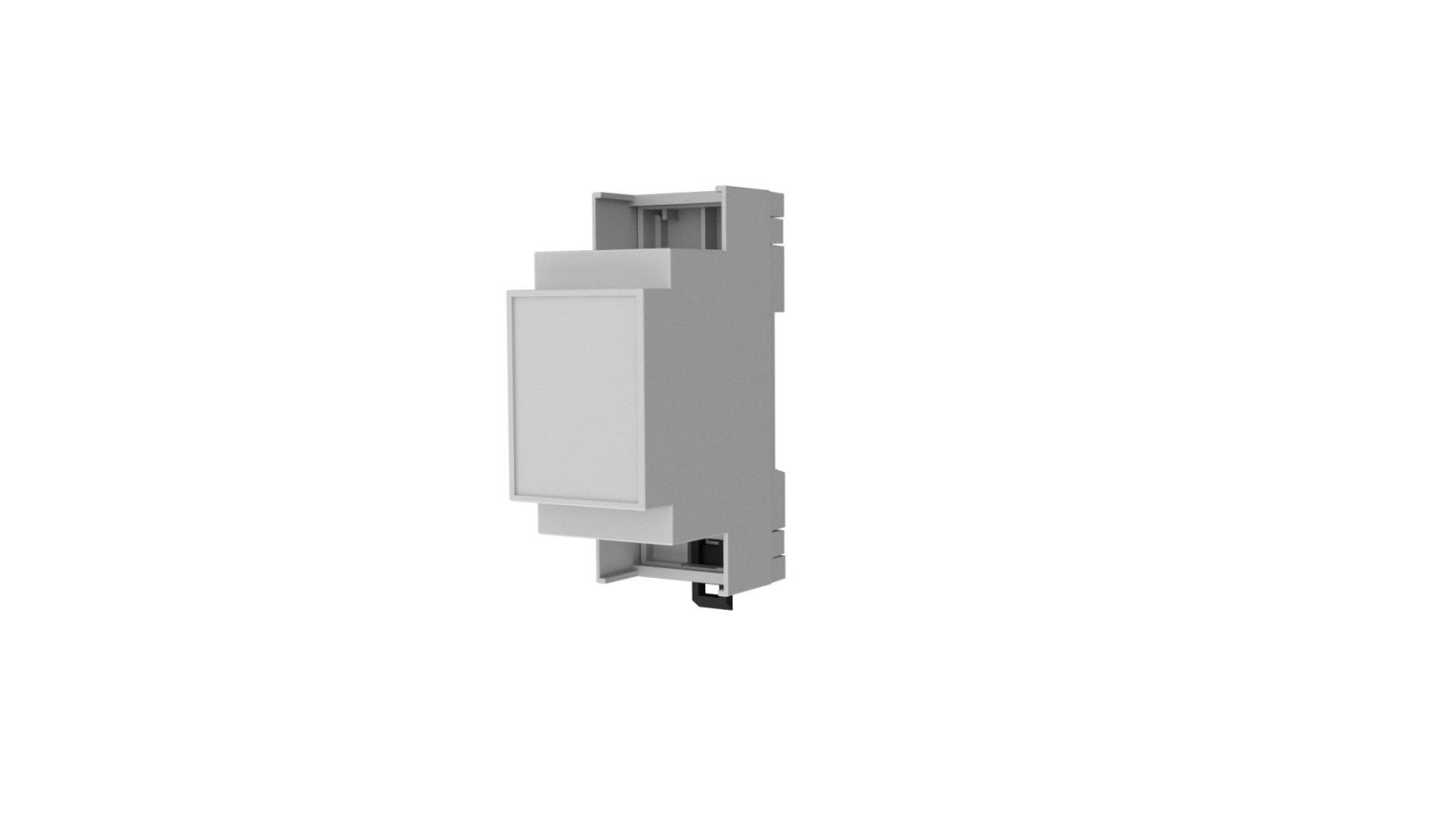

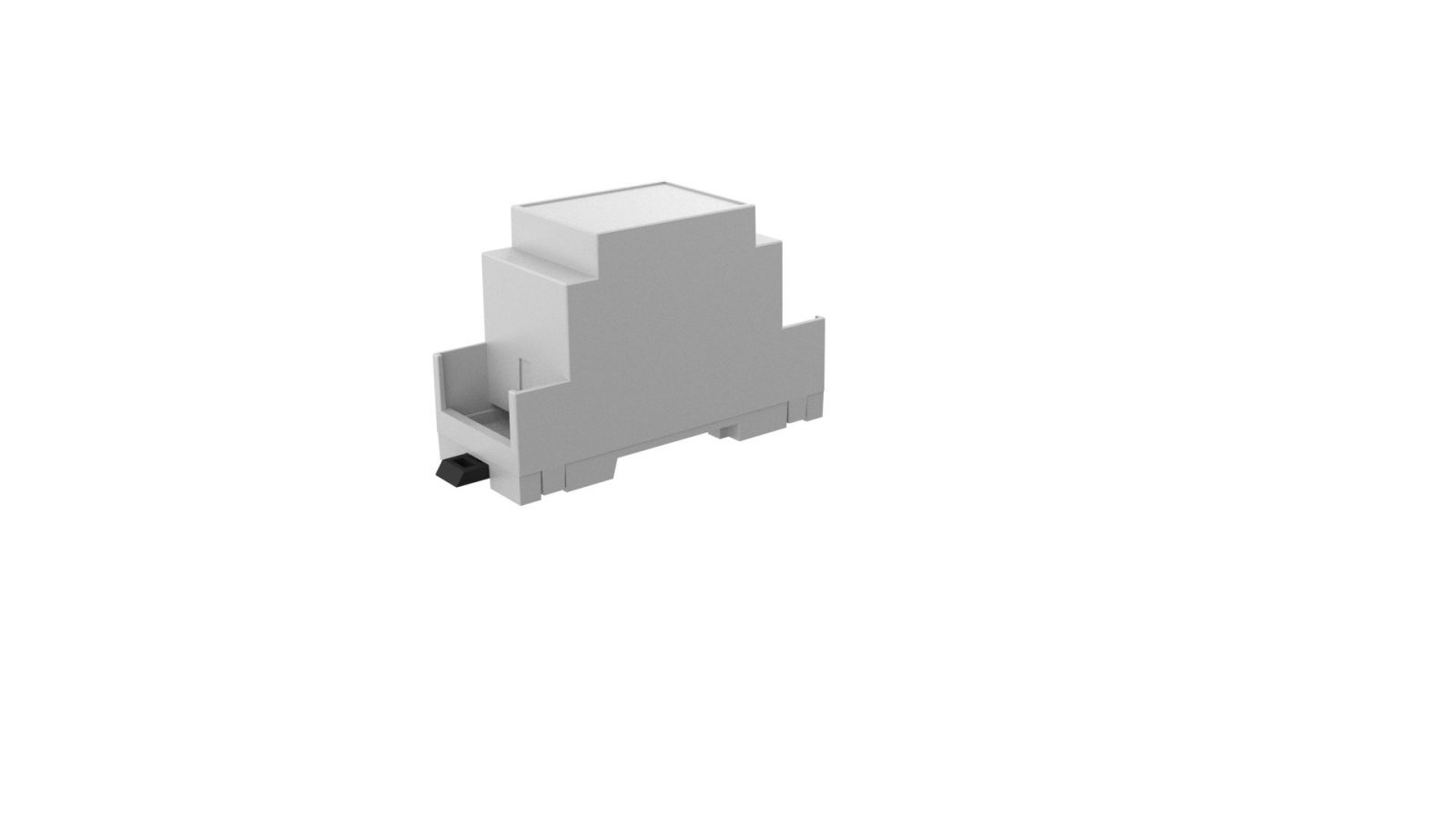

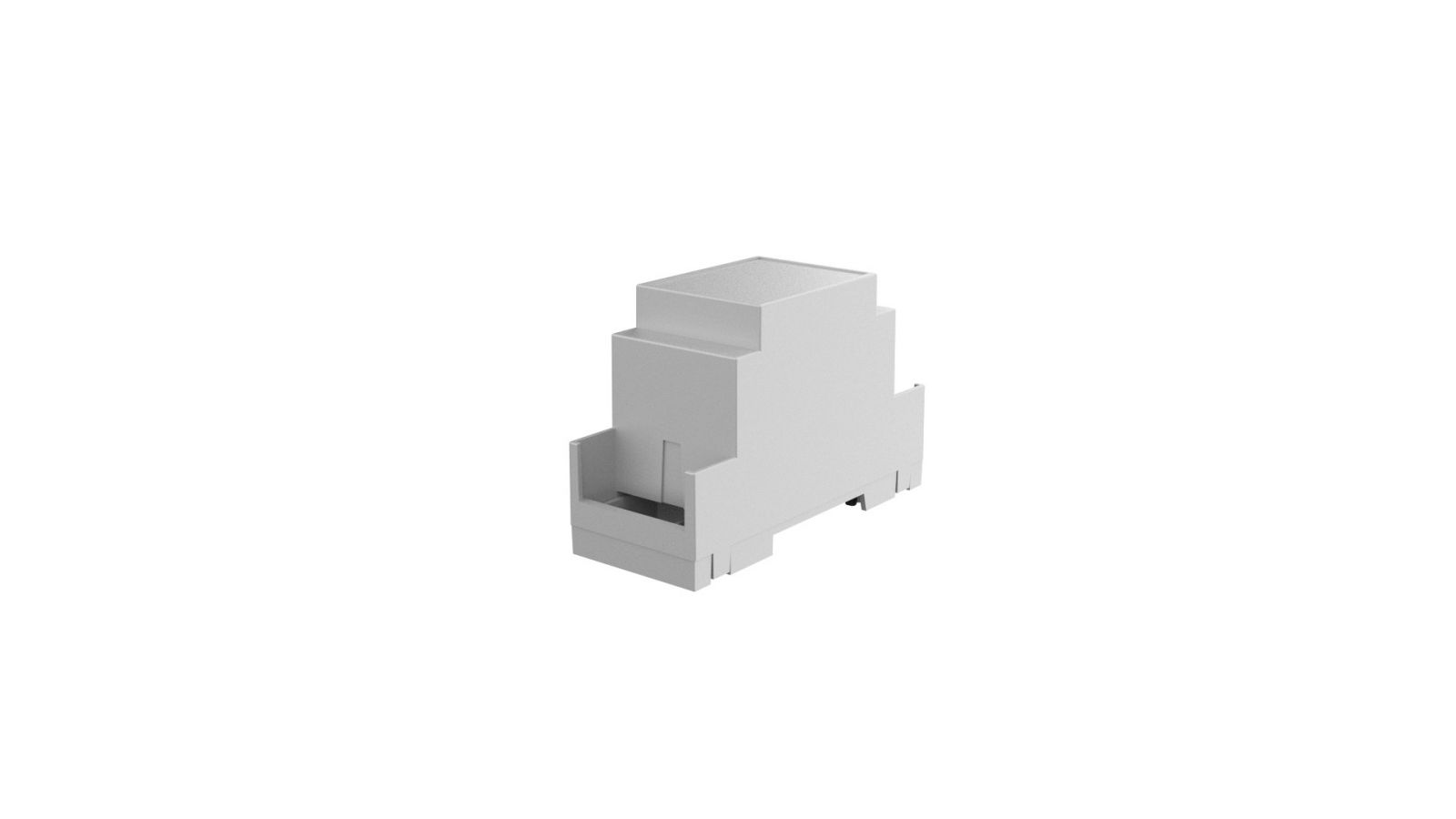

05.0202350
KIT CONTENITORE MODULBOX ONE 2MC53 | Tipo: C53 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

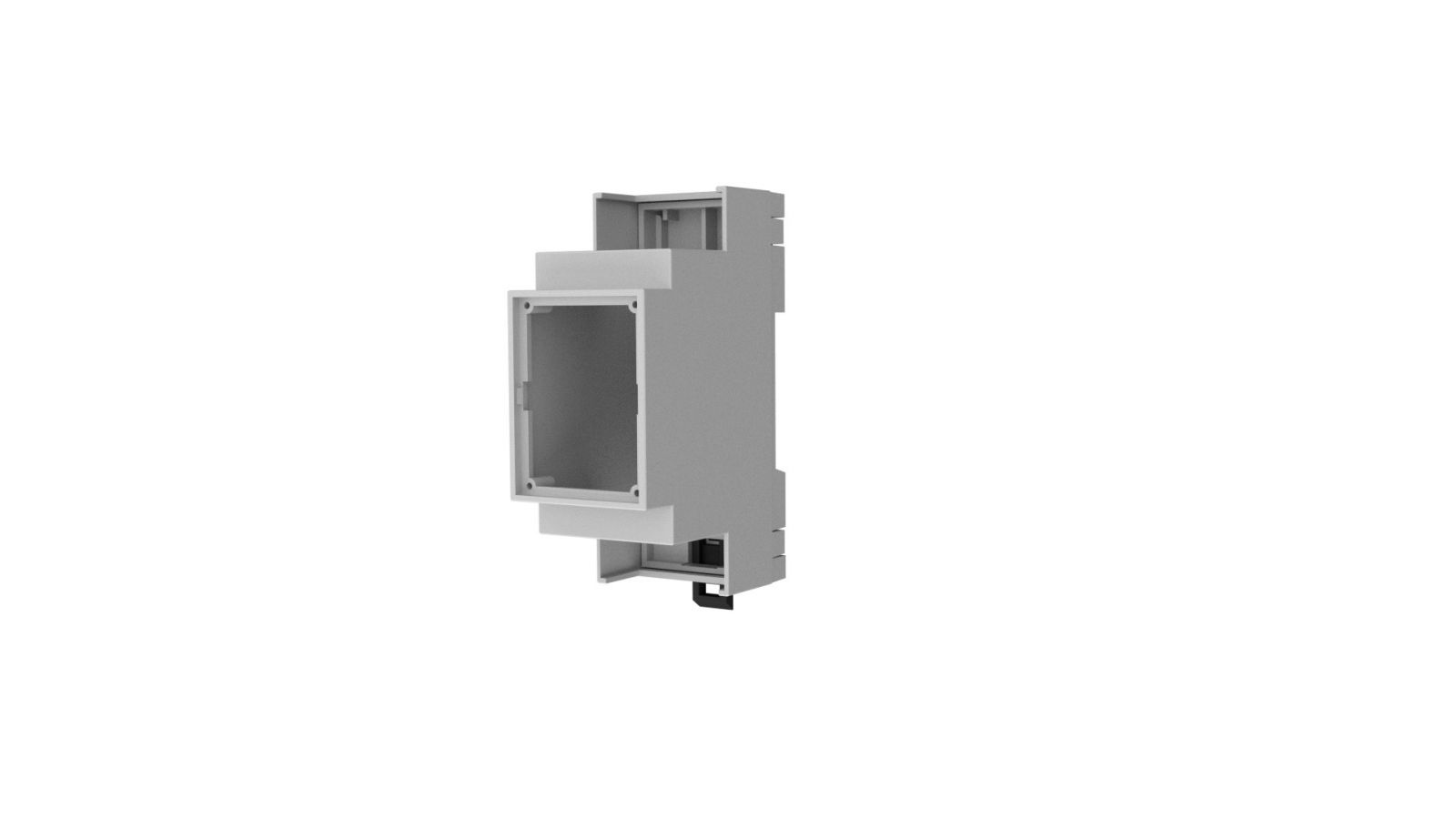

05.0202530
KIT CONTENITORE MODULBOX ONE 2MH53 | Tipo: H53 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

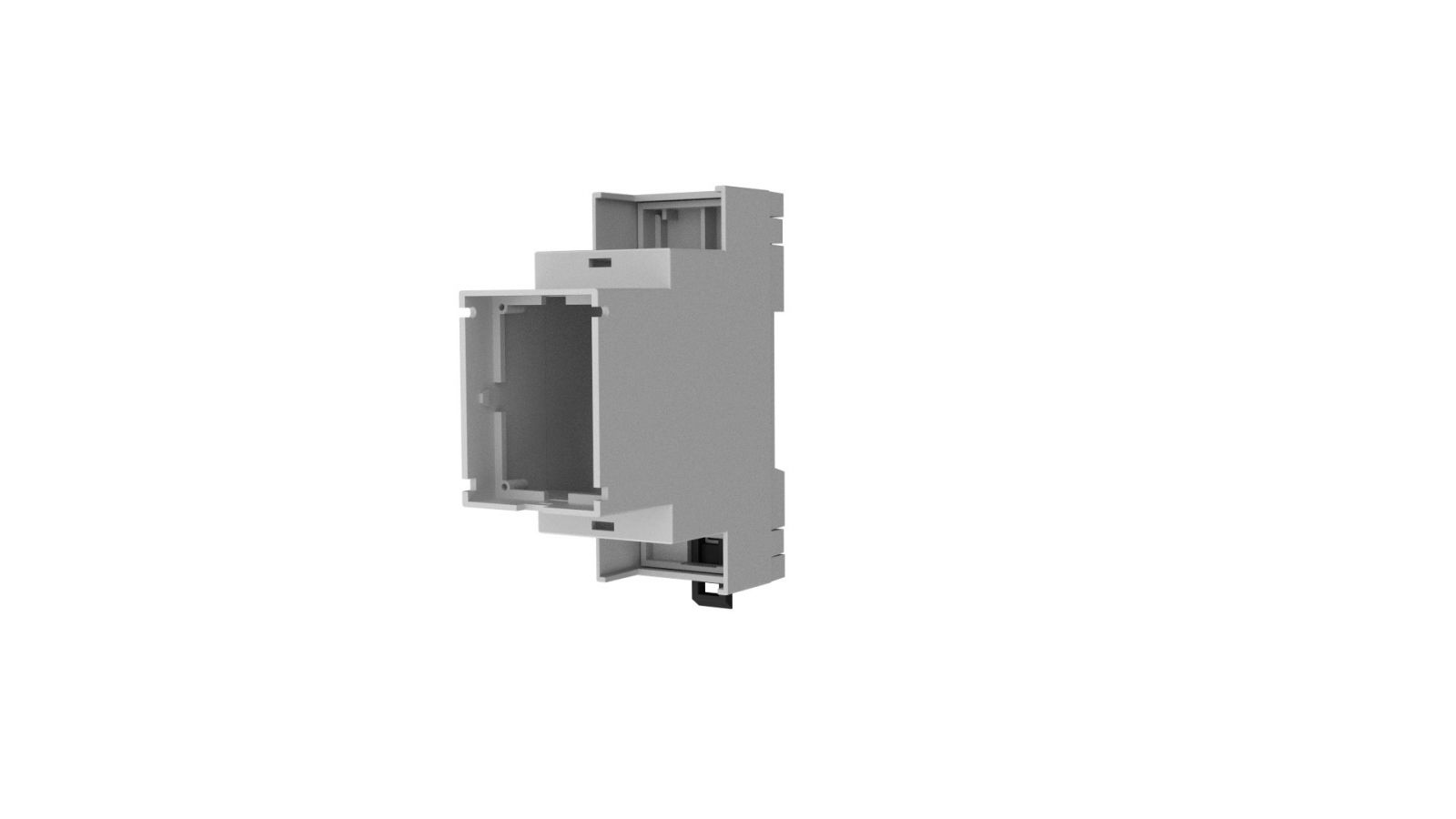

05.0202680
KIT CONTENITORE MODULBOX ONE 2MH68 | Tipo: H68 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

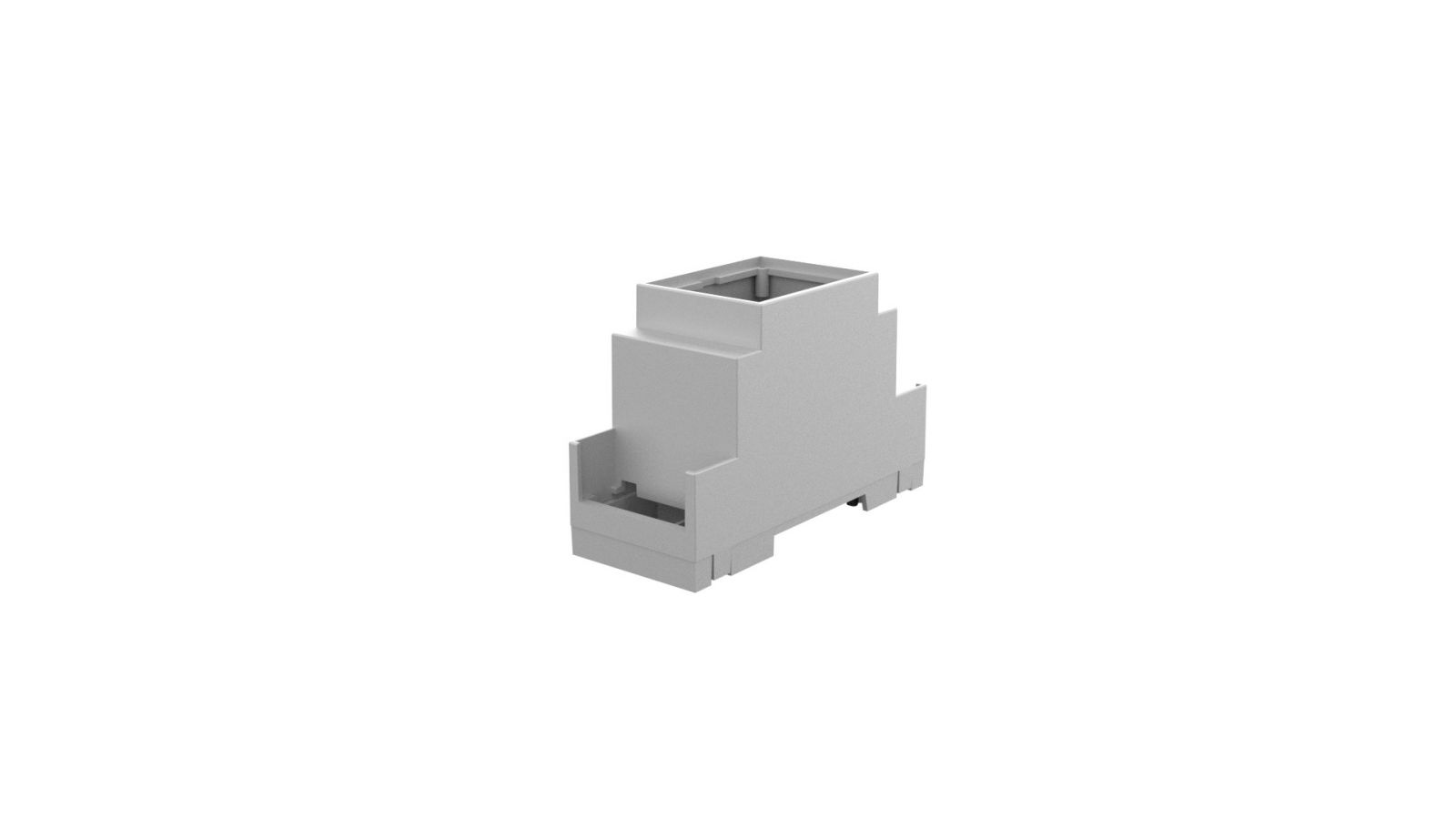

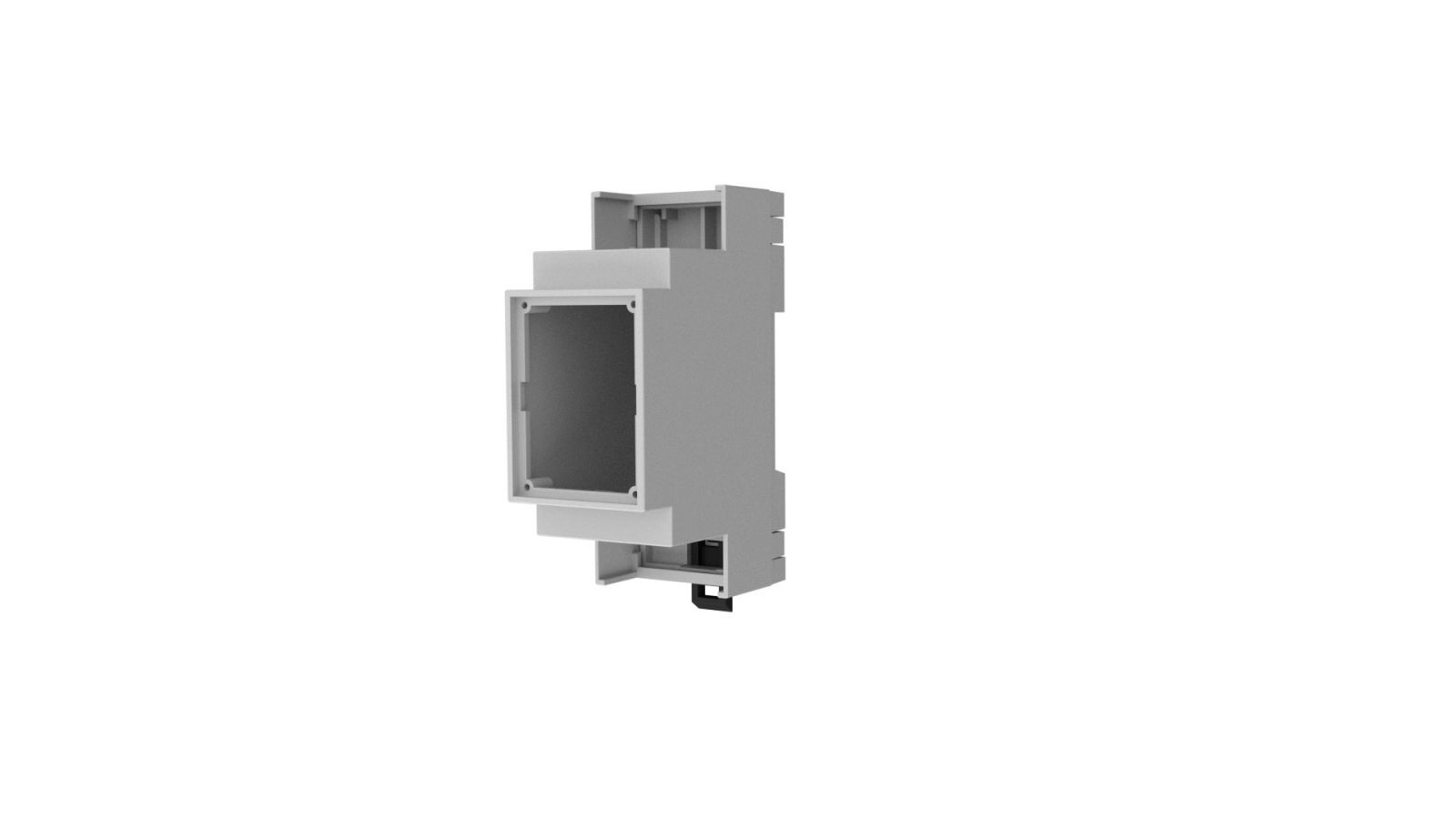

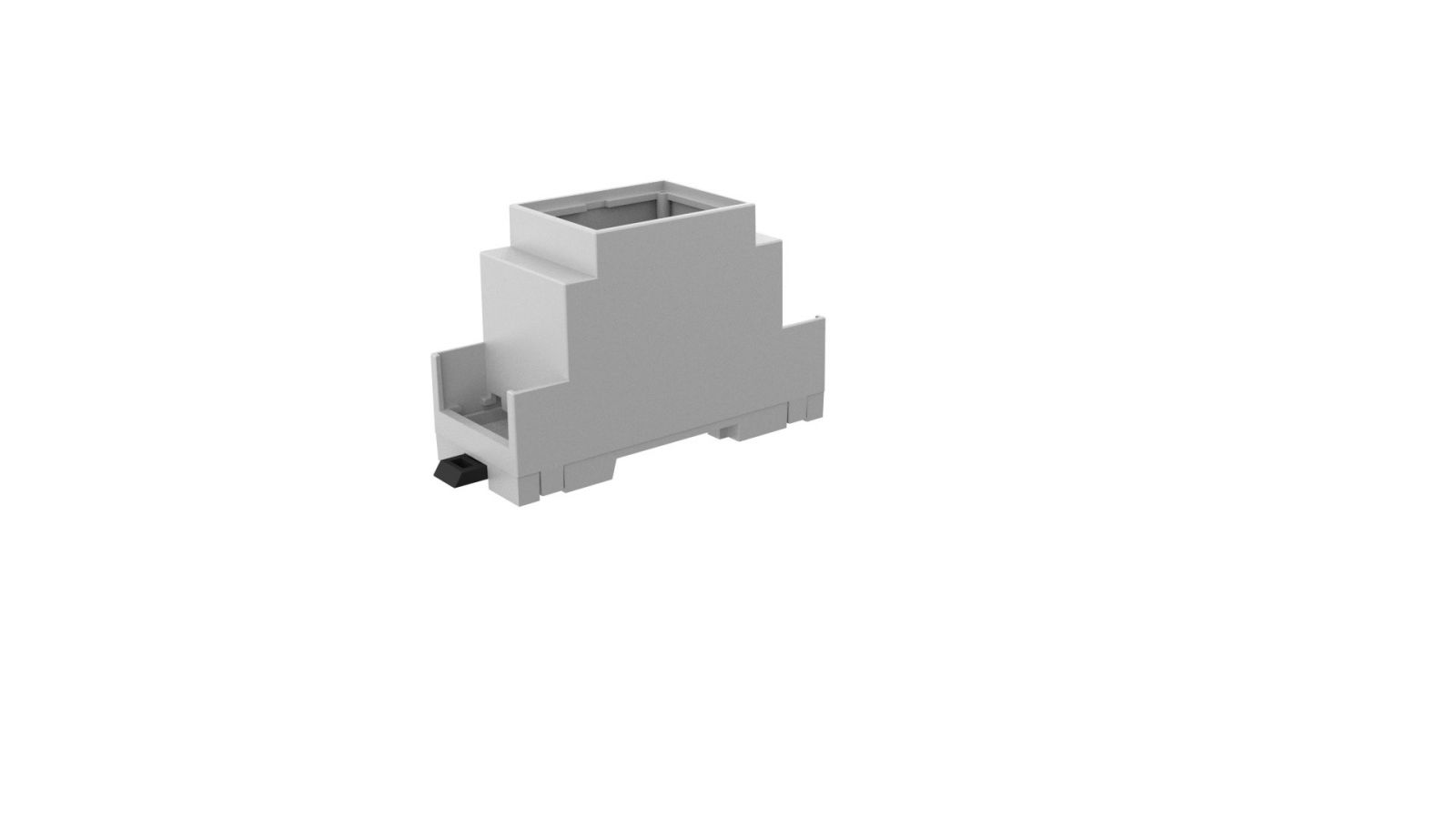

05.121N000
KIT CONTENITORE MODULBOX ONE 2M53 | Tipo: 53 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Pannelli
Prodotto | Tipo | Colore | |
---|---|---|---|
P05020201F.BL
PANNELLO MODULBOX SENZA CORNICE 2M | Tipo: 53/ H53/ H53V/ | Colore: Grigio |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020201P.BL
PANNELLO MODULBOX CON CORNICE 2M | Tipo: 53/ H53/ H53V/ | Colore: Grigio |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020721F
PANNELLO MODULBOX SENZA CORNICE 2M TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020721P
PANNELLO MODULBOX CON CORNICE 2M TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

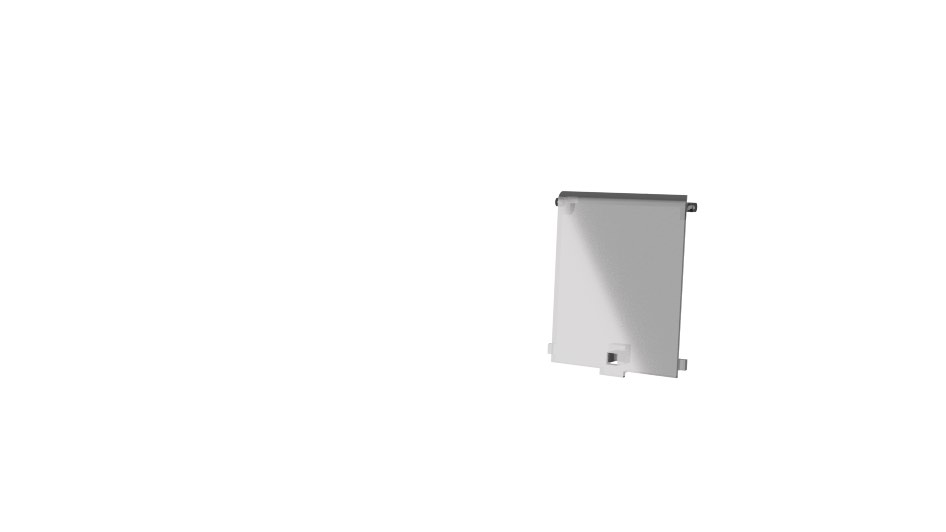

P05020721R
PANNELLO MODULBOX CON CERNIERE 2M TRASPARENTE | Tipo: H68/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

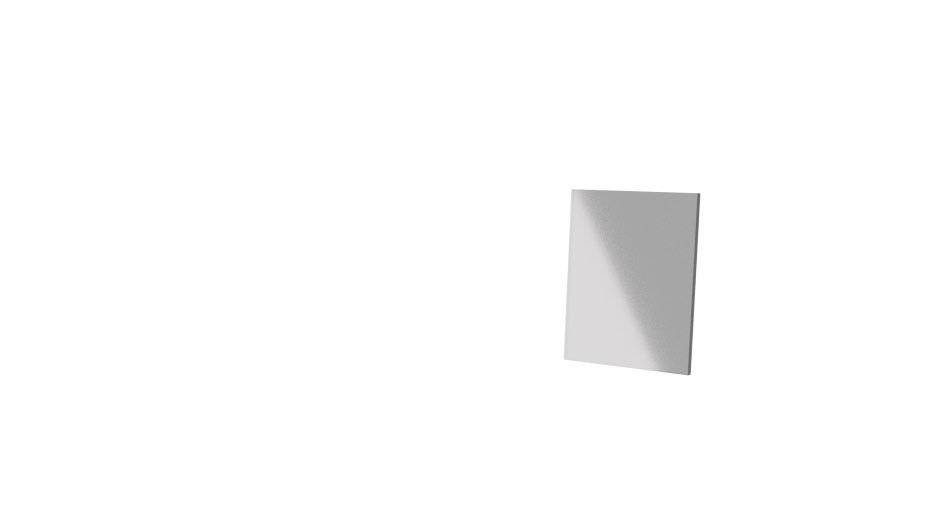

P05020735S
PANNELLO MODULBOX 2M PLEX TRASPARENTE | Tipo: H68/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020821F
PANNELLO MODULBOX SENZA CORNICE 2M ROSSO TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020821P
PANNELLO MODULBOX CON CORNICE 2M ROSSO TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |

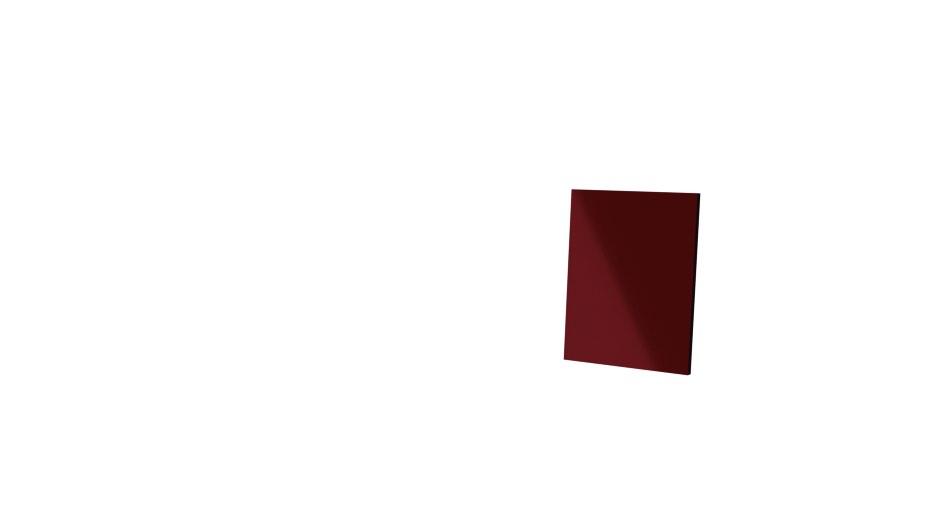

P05020835S
PANNELLO MODULBOX 2M PLEX ROSSO TRASPARENTE | Tipo: H68/ | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti senza foratura
Prodotto | Tipo | |
---|---|---|
P05020206T.BL
COPRIMORSETTO MODULBOX SENZA FORATURA 2MPN | Tipo: A/ B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preincisi
Prodotto | Tipo | Vie | |
---|---|---|---|
P05020203T.BL
COPRIMORSETTO MODULBOX PREINCISO 2MP05P PASSO 5,08 6 POLI | Tipo: A/ B/ | Vie: 6 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preforati
Prodotto | Tipo | Vie | |
---|---|---|---|
P05020201T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP05 PASSO 5,08 6 POLI | Tipo: A/ B/ | Vie: 6 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020202T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP10 PASSO 10,16 3 POLI | Tipo: A/ B/ | Vie: 3 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020204T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP7,5 PASSO 7,65 4 POLI | Tipo: A/ B/ | Vie: 4 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020207T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP7,5C PASSO 7,65 4 POLI | Tipo: A/ B/ | Vie: 4 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020208T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP10C PASSO 10,16 3 POLI | Tipo: A/ B/ | Vie: 3 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preforati per morsetti 25A
Prodotto | Tipo | Vie | |
---|---|---|---|
P05020209T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP9,52I PASSO 9,52 3 POLI | Tipo: A/ B/ | Vie: 3 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020210T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP6,35I PASSO 6,35 4 POLI | Tipo: A/ B/ | Vie: 4 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020211T.BL
COPRIMORSETTO MODULBOX PREFORATO 2MP9,52R - 2MP6,35R | Tipo: A/ B/ | Vie: 2 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti per sconnettibili
Prodotto | Tipo | |
---|---|---|
P05020213T.BL
COPRIMORSETTO MODULBOX PLUG-IN 2M | Tipo: A/ B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020267T.BL
COPRIMORSETTO MODULBOX PLUG-IN LOW PROFILE 2M | Tipo: A/ B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti speciali
Prodotto | Tipo | Vie | |
---|---|---|---|
P05020265T.BL
COPRIMORSETTO MODULBOX PREINCISO 2M-CM065 NUMERAZIONE 1-6 | Tipo: A / B/ | Vie: 6 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05020266T.BL
COPRIMORSETTO MODULBOX PREINCISO 2M-CM066 NUMERAZIONE 7-12 | Tipo: A / B/ | Vie: 6 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori EIB
Prodotto | |
---|---|
P05000008E
ACCESSORIO UNIVERSALE EIB |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
P05020215T.BL
KIT COPRIMORSETTO 2M - EIB X1 CONNETTORE BUS |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05000010E
ACCESSORIO UNIVERSALE DOPPIO EIB |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
Accessori
Prodotto | |
---|---|
P05000003E
ADATTATORE PLUG-IN SERIE MODULBOX PASSO 5/5,08 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
P05000004E
ADATTATORE PLUG-IN SERIE MODULBOX PASSO 7,5/7,62 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
Descrizione
1) Corpo Contenitore
2) Base
3) Aggancio
4) Coprimorsetto*
5) Pannello*
6) Pannello con cerniere*
* Accessori separati
