E 72 Support One

Supporti modulari per schede elettroniche agganciabili su guide DIN (EN 60715)

400|0 400|0 400|0


Caratteristiche
I supporti E72 sono adatti per le applicazioni dove è richiesto un semplice sistema per agganciare delle schede elettroniche direttamente su guida DIN. é costituito da un profilato PVC autoestinguente, da apposite chiusure laterali e da un aggancio. Può essere fornito in barra da due metri o tagliato in diverse lunghezze. Con un semplice accessorio (EF) è possibile avvitare a parete il supporto profilato anzichè agganciarlo su guida DIN (EN 60715).
Nota: sono disponibili morsetti con lo stesso colore del supporto profilato.
Lunghezza minima 30 mm
Lunghezza massima 350 mm





Effettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati

Supporto completo

ProdottoTipoColore
07.630N000
PROFILO SUPPORT E72 2MT NERO
Tipo: E72MT2Colore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6300000
PROFILO SUPPORT E72 2MT2 VERDE
Tipo: E72MT2Colore: Verde Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6320000
CHIUSURA LATERALE SUPPORT ONE CON GANCIO SINISTRA E72CLGL VERDE
Tipo: E72CLGLColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6330000
CHIUSURA LATERALE SUPPORT ONE CON GANCIO DESTRA E72CLGR VERDE
Tipo: E72CLGRColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6340000
GANCIO SUPPORT ONE PER GUIDA DIN E72G VERDE
Tipo: E72GColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6350000
CHIUSURA LATERALE SUPPORT ONE E72CL VERDE
Tipo: E72CLColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6360000
VITE PER PROFILO E PER PROTEZIONE EV CROMATA, TESTA CROCE BOMBATA
Tipo: EVColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6370000
ACCESSORIO PER FISSAGGIO A PARETE SUPPORT ONE E72-E107 VERDE
Tipo: E72FColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6380000
SERIE E72 LAVORAZIONE MONTAGGIO CHI USURA E72M
Tipo: E72MColore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
07.6390000
ACCESSORIO ADATTATORE PER SCHEDA SUPPORT 68MM A68 VERDE
Tipo: E72A68Colore: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.632N000
CHIUS.LAT.C/GANCIO SX E72CLGL NERO
Tipo: E72CLGLColore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.633N000
CHIUS.LAT.C/GANCIO DX E72CLGR NERO
Tipo: E72CLGRColore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.634N000
GANCIO PER PROFILO E72G NERO
Tipo: E72GColore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.635N000
CHIUSURA LATERALE E72CL NERO
Tipo: E72CLColore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.637N000
ACCESS.FISSAGGIO PARETE E72F NERO
Tipo: E72FColore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.639N000
ADATTATORE E72A68 NERO
Tipo: E72A68Colore: Nero Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Profilo a misura STD

ProdottoTipo
07.631C000
SERVIZIO CONFEZIONAMENTO BARRA TAGLIATA A MISURA E72
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature

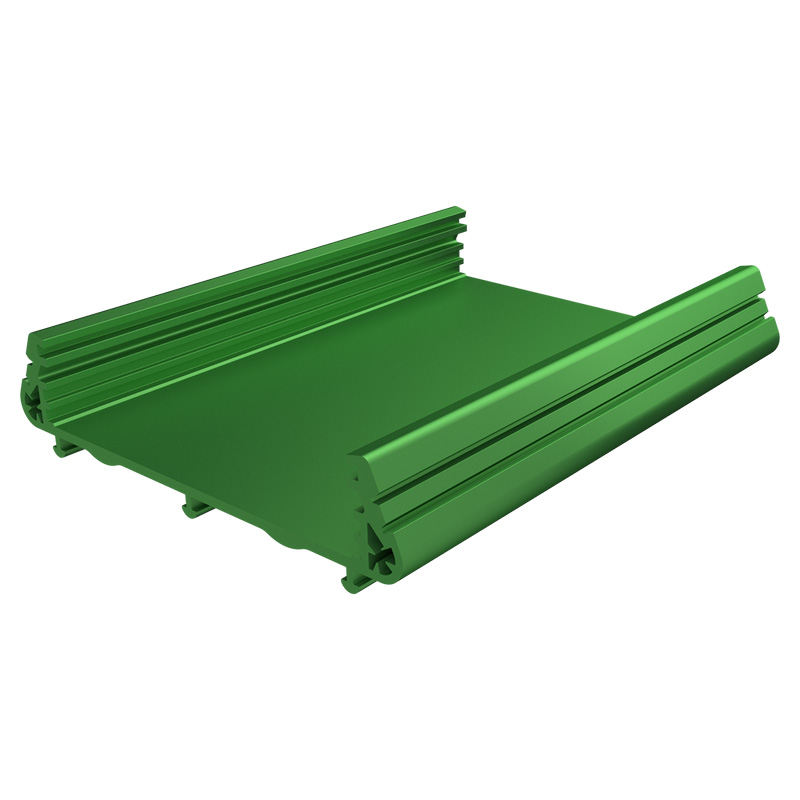

07.631T000
SERVIZIO TAGLIO A MISURA E72
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
07.6310615
PROFILO SUPPORT A MISURA PCB 65,0MM E72L61,5 VERDE
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6310727
PROFILO SUPPORT A MISURA PCB 76,25MM E72L72,75 VERDE
Tipo: E72L 72.75 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6310840
PROFILO SUPPORT A MISURA PCB 87,5MM E72L84,0 VERDE
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)
07.6310952
PROFILO SUPPORT A MISURA PCB 98,75MM E72L95,25 VERDE
Tipo: E72L 95.25 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311065
PROFILO SUPPORT A MISURA PCB 110,0MM E72L106,5 VERDE
Tipo: E72L 106.5 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311177
PROFILO SUPPORT A MISURA PCB 121,25MM E72L117,75 VERDE
Tipo: E72L 117.75 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311290
PROFILO SUPPORT A MISURA PCB 132,5MM E72L129,0 VERDE
Tipo: E72L 129.00 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311402
PROFILO SUPPORT A MISURA PCB 143,75MM E72L140,25 VERDE
Tipo: E72L 140.25 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311515
PROFILO SUPPORT A MISURA PCB 155,0MM E72L151,5 VERDE
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311627
PROFILO SUPPORT A MISURA PCB 166,25MM E72L162,75 VERDE
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6311740
PROFILO SUPPORT A MISURA PCB 177,5MM E72L174,0 VERDE
Tipo: Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

Campionatura

Richiedi (Gratuita)

Altri accessori

Prodotto
07.6331515
PROFILO E72 L151,5 NERO STC072S151-IN
 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6331290
PROFILO E72 L129 NERO
 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6331627
PROFILO E72 162,75 MM NERO
 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6330615
PROFILO E72 L61,5 COLORE NERO
 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno
07.6331177
PROFILO E72 L 117.75 NERO
 Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili
Disegni / Campionature
Scarica
PDF DXF
Disegno

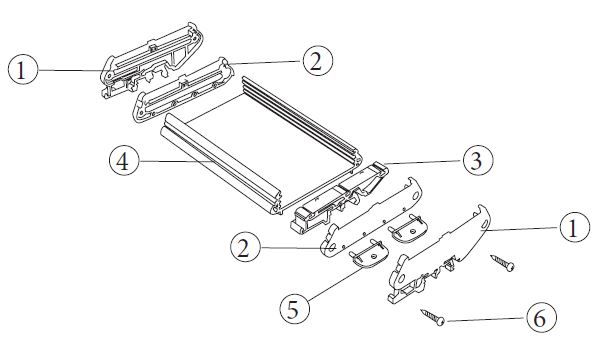

Descrizione

1) Chiusura laterale con gancio

2) Chiusura laterale

3) Gancio

4) Profilo

5) Fissaggio a parete

6) Vite per profilo






PCB Modulo E72CM*  E72CL E72CLGL E72CLGR E72G EV
53,75x72,5x1,6 56,25  50,25 2 (1) (1) 2 4
65,0x72,5x1,6 67,5  61,5  2 (1) (1) 2 4
76,25x72,5x1,6 78,75  72,75  2 (1) (1) 2(1)  4
87,5x72,5x1,6 90,0 84 2 (1) (1) 2(1)  4
98,75x72,5x1,6 101,25  95,25 2 (1) (1) 2(1)  4
110,0x72,5x1,6 112,5 106,5  2 (1) (1) 2(1)  4
121,25x72,5x1,6 123,75  117,75  2 (1) (1) 2(1)  4
132,5x72,5x1,6 135  1292 2 (1) (1) 2(1)  4
143,75x72,5x1,6 146,25 140,25 2 (1) (1) 3(1)  4
155,0x72,5x1,6 157,5 151,58  2 (1) (1) 3(1)  4
166,25x72,5x1,6 168,75  162,75  2 (1) (1) 3(1)  4
177,50x72,5x1,6 180  174  2 (1) (1) 3(1)  4

Lunghezza del profilo estruso in mm (Dim. CS-3,5). Prevedere un aggancio E72G ogni 50/60 mm sul profilo.
