DEM Bus Railbox XT

Caratteristiche

DEM Bus – Il nuovo sistema di connessione per Railbox XT Vertical
Il DEM Bus è il nuovo sistema di connessione scheda‑scheda sviluppato per la serie di contenitori Railbox XT Vertical. Progettato per garantire massima flessibilità nella scelta dei connettori e completa compatibilità con le più diffuse guide DIN, rappresenta una soluzione ottimale per chi necessita un bus modulare, preciso e personalizzabile.

Il sistema permette il fissaggio di un circuito stampato (PCB Bus), preferibilmente monofaccia per rispettare le normative sulla rigidità dielettrica, direttamente sulle guide DIN h 7,5 mm e h 15 mm tramite ganci plastici laterali Italtronic e supporti centrali progettati per evitare flessioni del PCB Bus durante l’installazione.

A differenza delle soluzioni offerte da altri produttori, Italtronic non impone l’uso di connettori proprietari.
Potrai quindi scegliere liberamente:

• il connettore maschio 90° da montare sul PCB del Railbox XT
• il connettore femmina SMT da installare sul PCB Bus
• connettori wire‑to‑pcb o pcb‑to‑pcb per l’ingresso o l’uscita del bus

Ad esempio, un comune connettore 2×4 pin passo 2,54 mm è perfettamente idoneo per connettere il Railbox XT.

L’apertura inferiore del Railbox viene personalizzata da Italtronic in base al connettore scelto, così da garantire un corretto allineamento meccanico tra contenitore, PCB e connettore.

Come progettare e ordinare il vostro Bus modulare

1. Definire se il PCB Bus dovrà avere un’unica lunghezza o lunghezze differenti in funzione del numero di Railbox XT da collegare e della loro larghezza (22,5 mm o 45 mm).
2. Selezionare i connettori di inizio e fine bus in base alla tipologia di segnale richiesto.

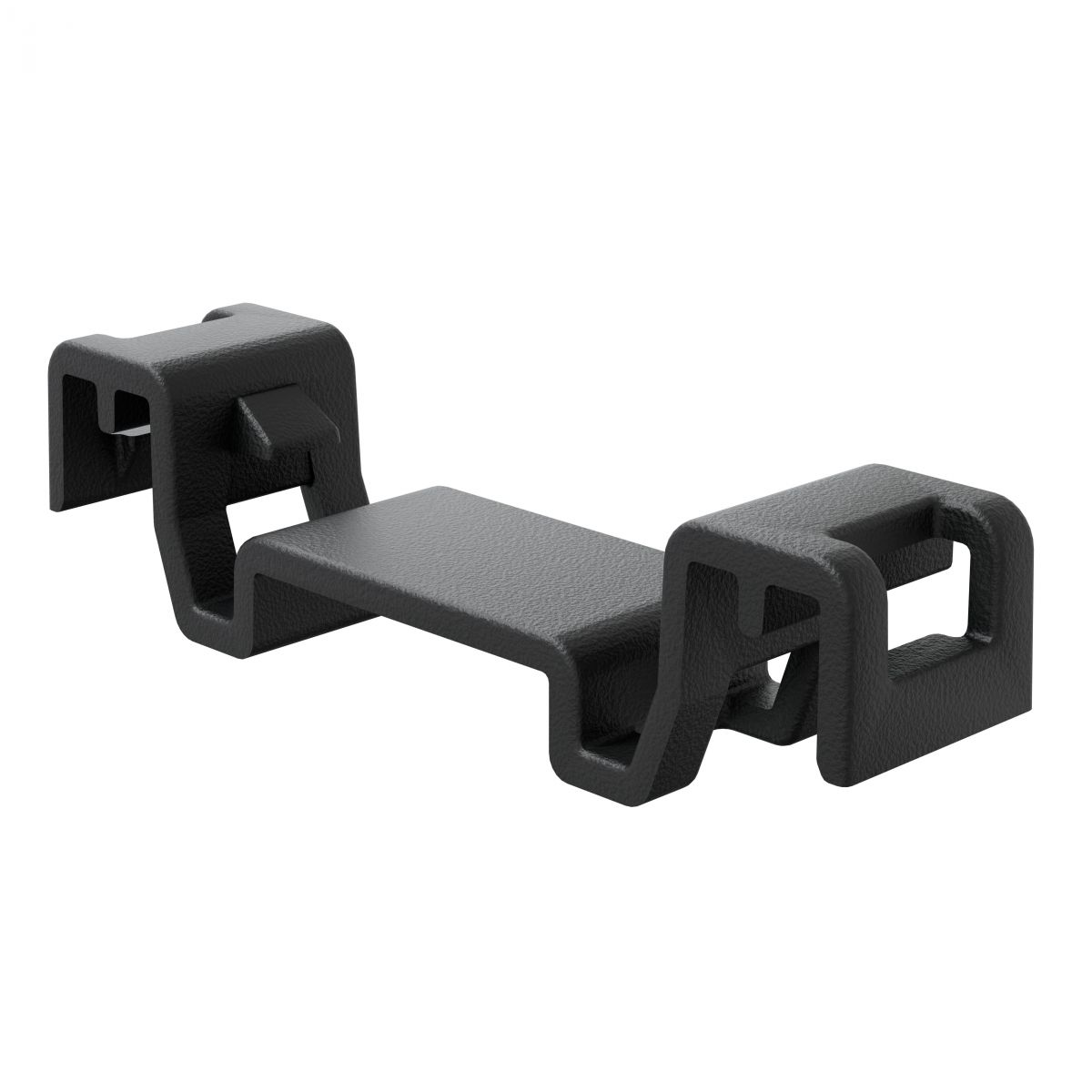

   Ordinare i ganci laterali Italtronic (codice: P10150001G).

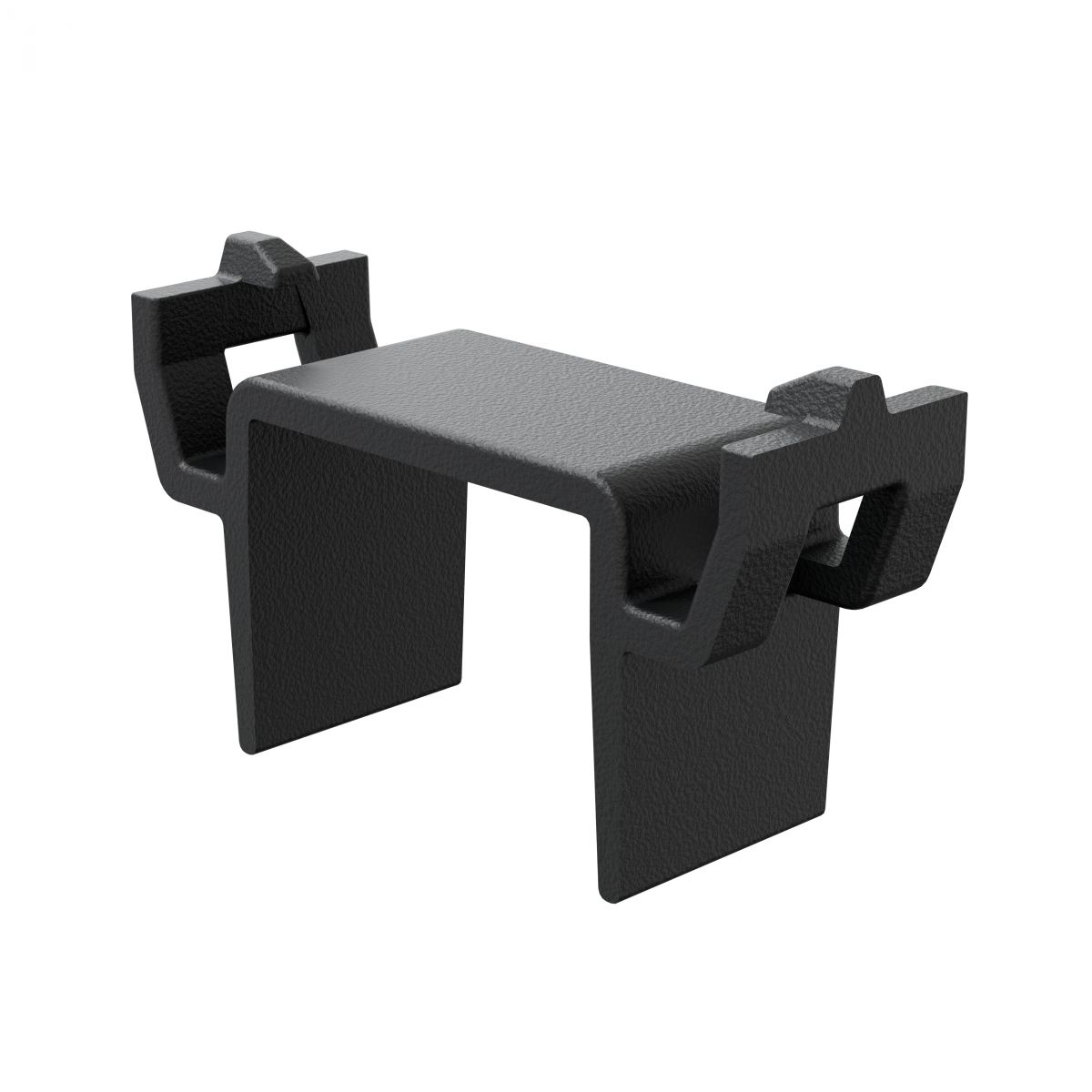

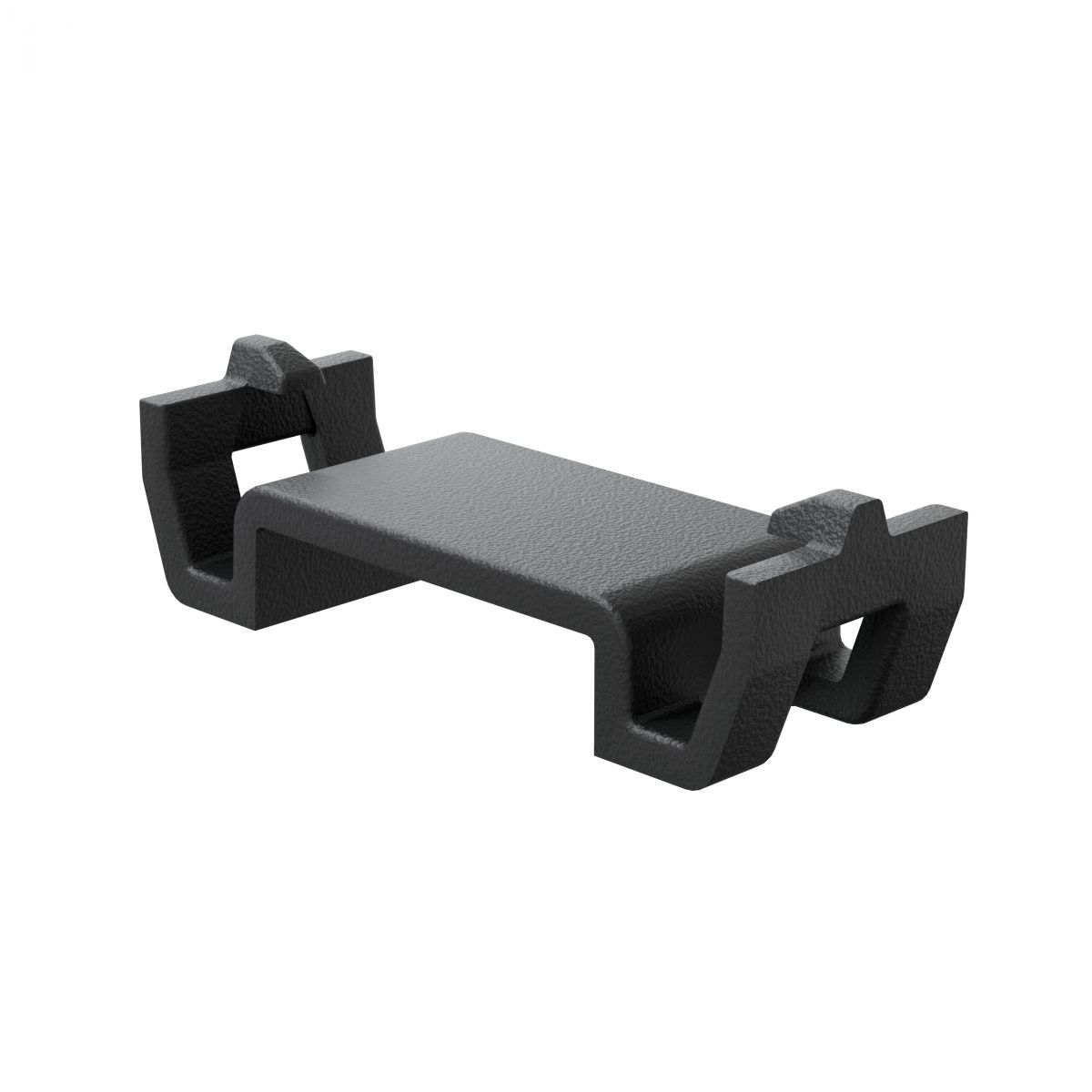

3. Ordinare i supporti per guida DIN (cod. P10150003G/P10150002G – h 7,5 mm / h 15 mm), consigliandone l’uso ogni 5 cm di PCB tra i ganci laterali.
4. Comunicare il connettore scelto per il collegamento con il Railbox XT, in modo da permettere a Italtronic la realizzazione dell’apertura personalizzata inferiore del contenitore.

Attenzione, questo prodotto è vendibile solo in abbinata coi nostri Railbox XT
