48.96 E Incabox ONE
Contenitore per strumentazione elettronica da incasso secondo norme DIN 43700 con elettronica estraibile dal frontale e connessioni posteriori vite
Caratteristiche
Frontale: versione 6T con indicazione superiore: n. 5 DIGIT (0.4”; h = 7 o 8 mm) indicazione intermedia. N. 4 DIGIT (0.3” h = 6 mm) indicazione inferiore N. 4 DIGIT (0.3”;h=6mm)n.12LEDmax.(diam.3mm)n.6TASTImax.(h=7mm).
È possibile ottenere configurazioni diverse eliminando le linguette in plastica preincise disposte sul lato sinistro del frontale e le parti in plastica di separazione fra i display (h = 2 mm).
Versione 4T le caratteristiche sono come le indicate per la versione 6 T ma è predisposta per l’equipaggiamento di soli 4 TASTI con una superficie per l’attuazione maggiore. Versione STANDARD A con una zona indicazione di dimensioni 44 x 38 ed una zona tasti 20 x 38; adatta per utilizzo di display con spessore h =8 mm.
Posteriore: versione con n. 36 connessioni tipo vite. Versione conn. 18 (max) connessioni tipo vite. Versione n. 24 connessioni tipo vite.

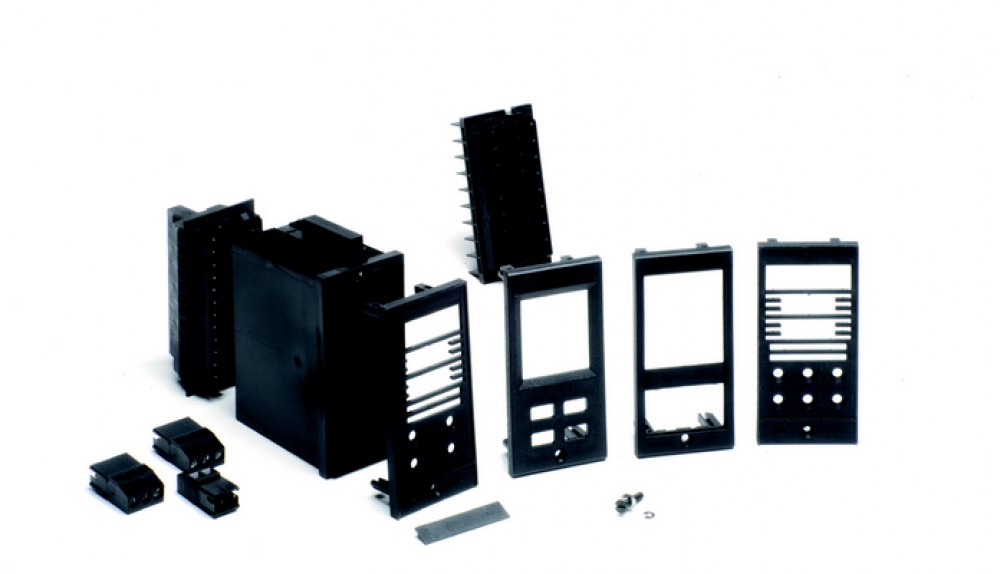

Montaggio: il contenitore è studiato per l’inserimento frontale dei circuiti premontati nell’apposita cornice portacircuiti.
Specifiche tecniche
Materiale | PPO autoestinguente |
Colore | Nero |

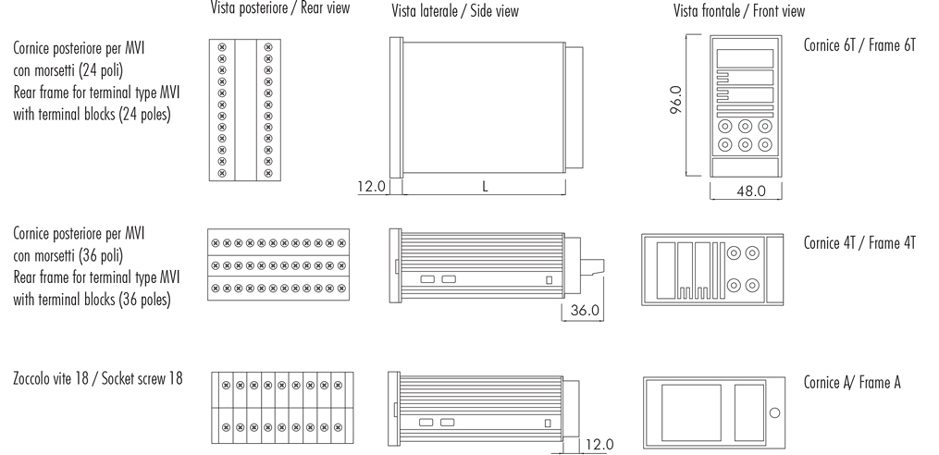

Misure | 48x96x57/75/100/124/179 |
E | Indica il prodotto con il circuito stampato estraibile dal frontal |
Effettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Aggancio per guida din
Prodotto | |
---|---|
04.307N000
SUPPORTO SDD PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
04.308N000
SUPPORTO SDP PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
04.309N000
SUPPORTO SDA PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
