5M Modulbox One
Contenitori per strumentazione elettronica agganciabili su guida DIN (EN 60715) secondo norme DIN 43880
Caratteristiche
Montabile su guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono quattro versioni con morsetti montabili su entrambi i lati.
5M53
È la versione storicamente più datata. L’altezza, base compresa, è pari a 53 mm. Il contenitore, tuttora in produzione, è stato affiancato dal 5MH53 e differisce da quest’ultimo solo perché le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base impedendo l’accesso all’interno del contenitore. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e, sulla parte superiore aperta, possono essere montati dei pannelli frontali con ganci.
5MH53
È una delle versioni aperte, l’altezza, base compresa, è pari a 53 mm. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e, sulla parte superiore aperta, possono essere montati dei pannelli frontali con ganci. Le pareti, in corrispondenza delle zone di montaggio dei morsetti, presentano delle aperture che rendono accessibile l’interno del contenitore stesso. Per questa versione sono disponibili una grande varietà di coprimorsetti.
Effettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili
Contenitore completo
Prodotto | Tipo | |
---|---|---|
05.0502530

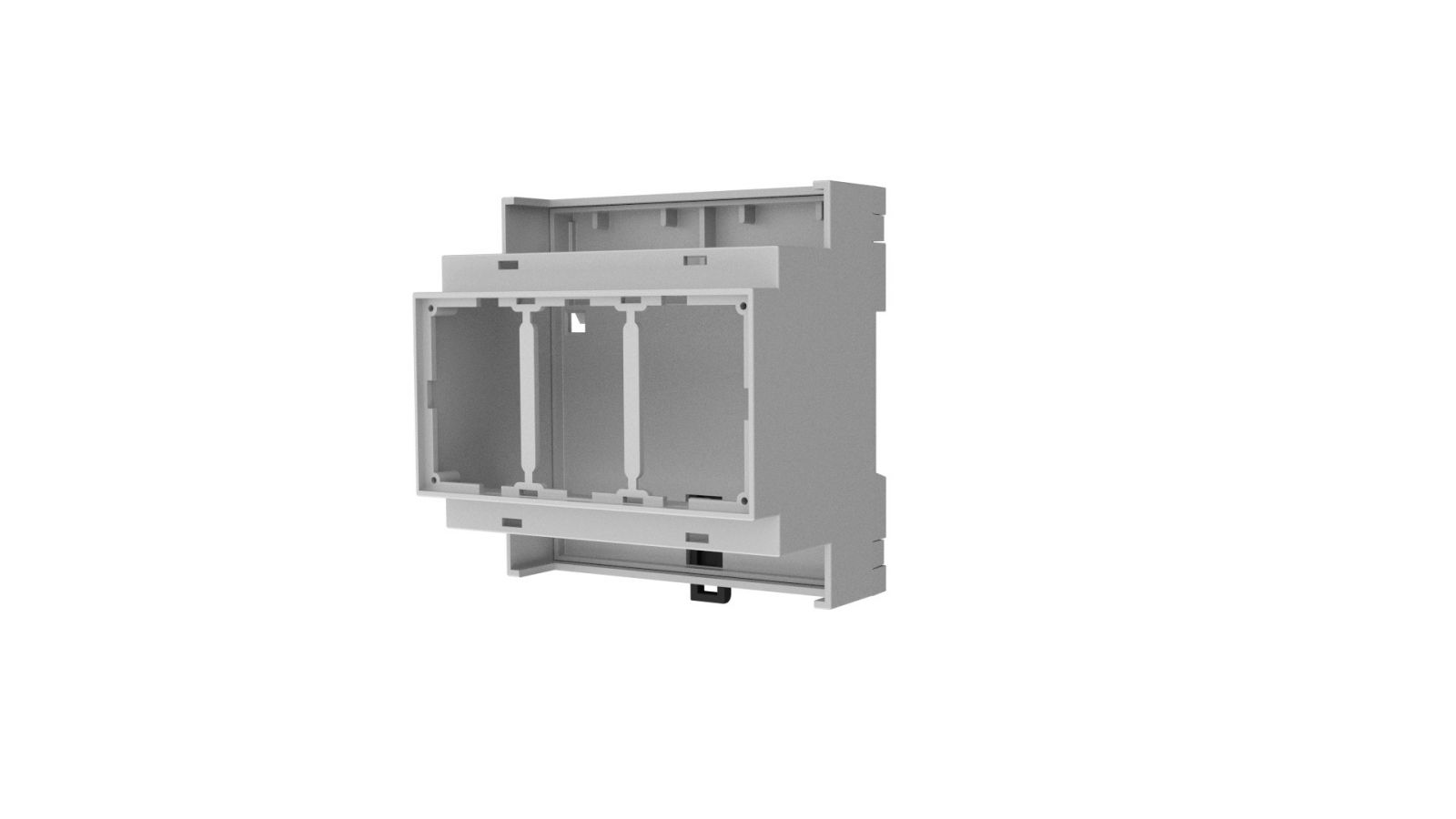

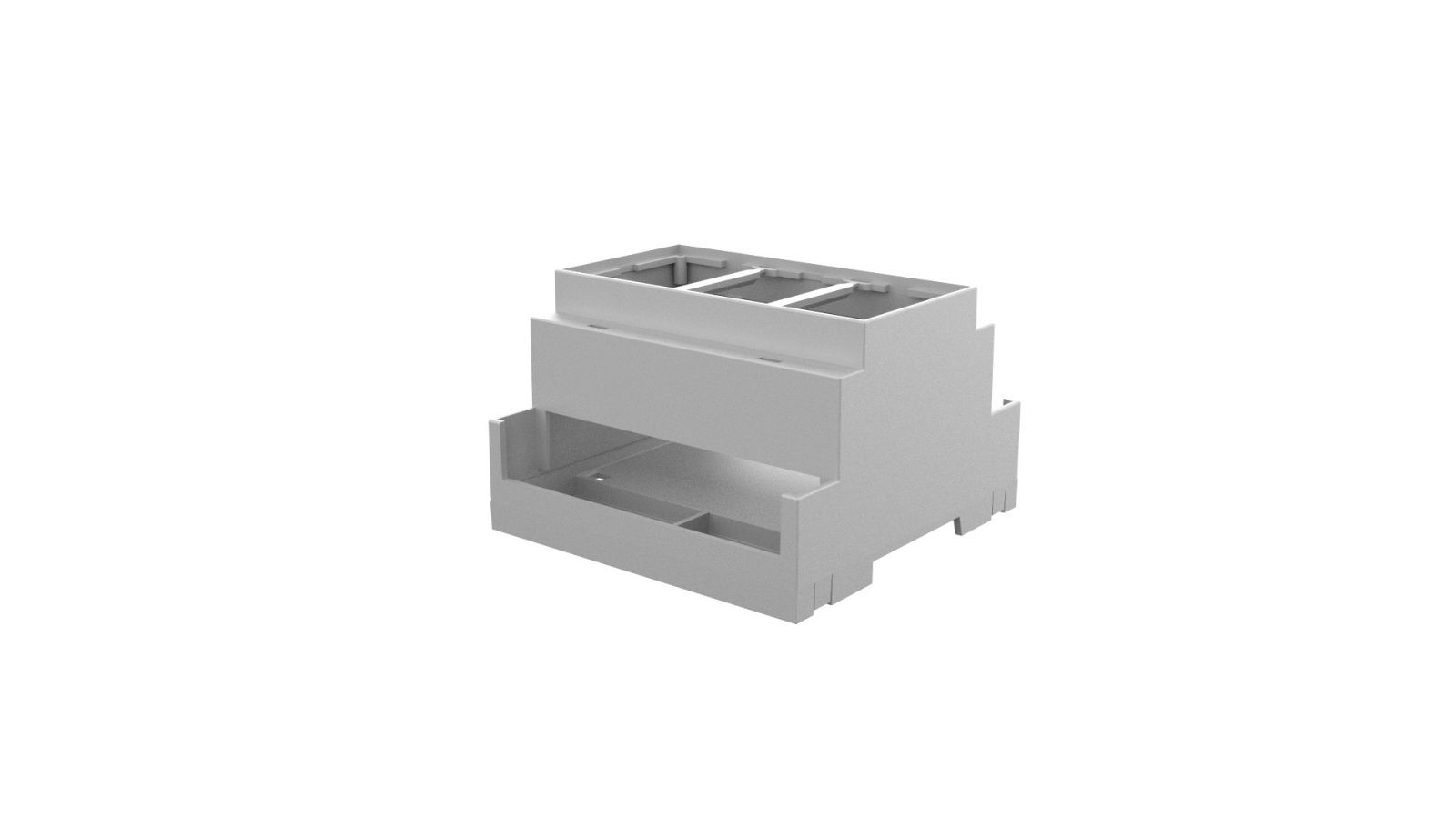

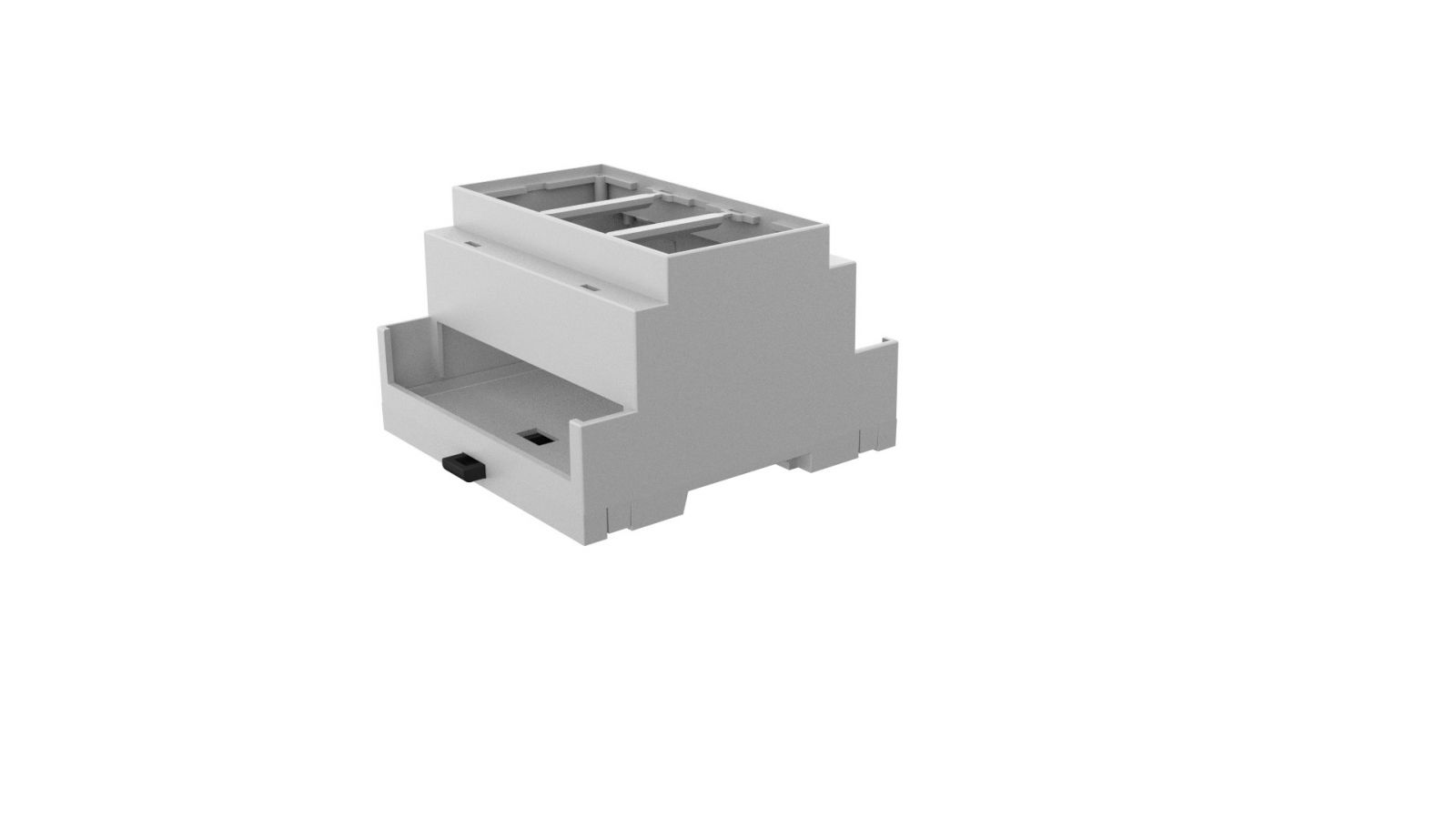

KIT CONTENITORE MODULBOX ONE 5MH53 | Tipo: H53 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
05.126N000

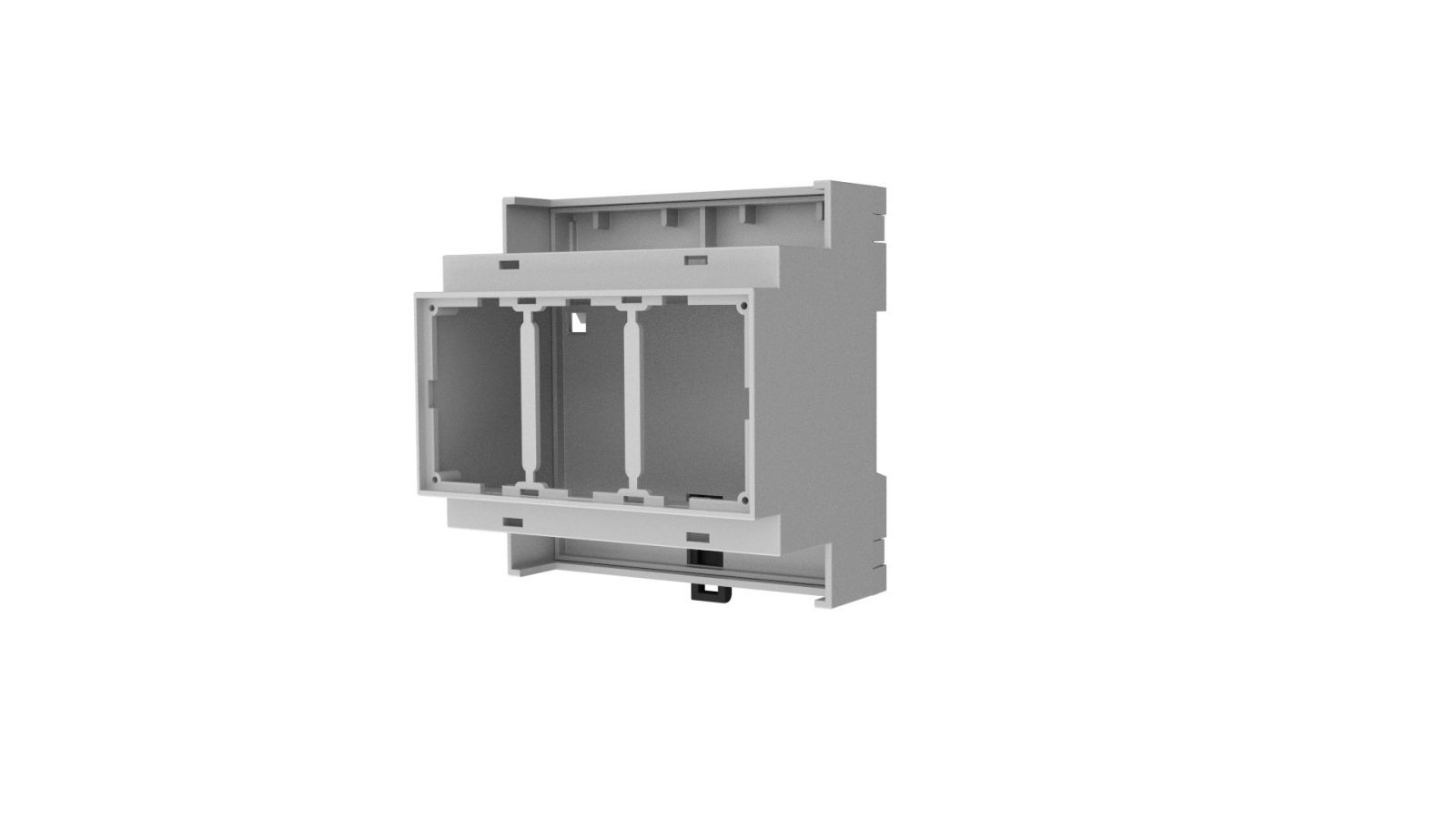

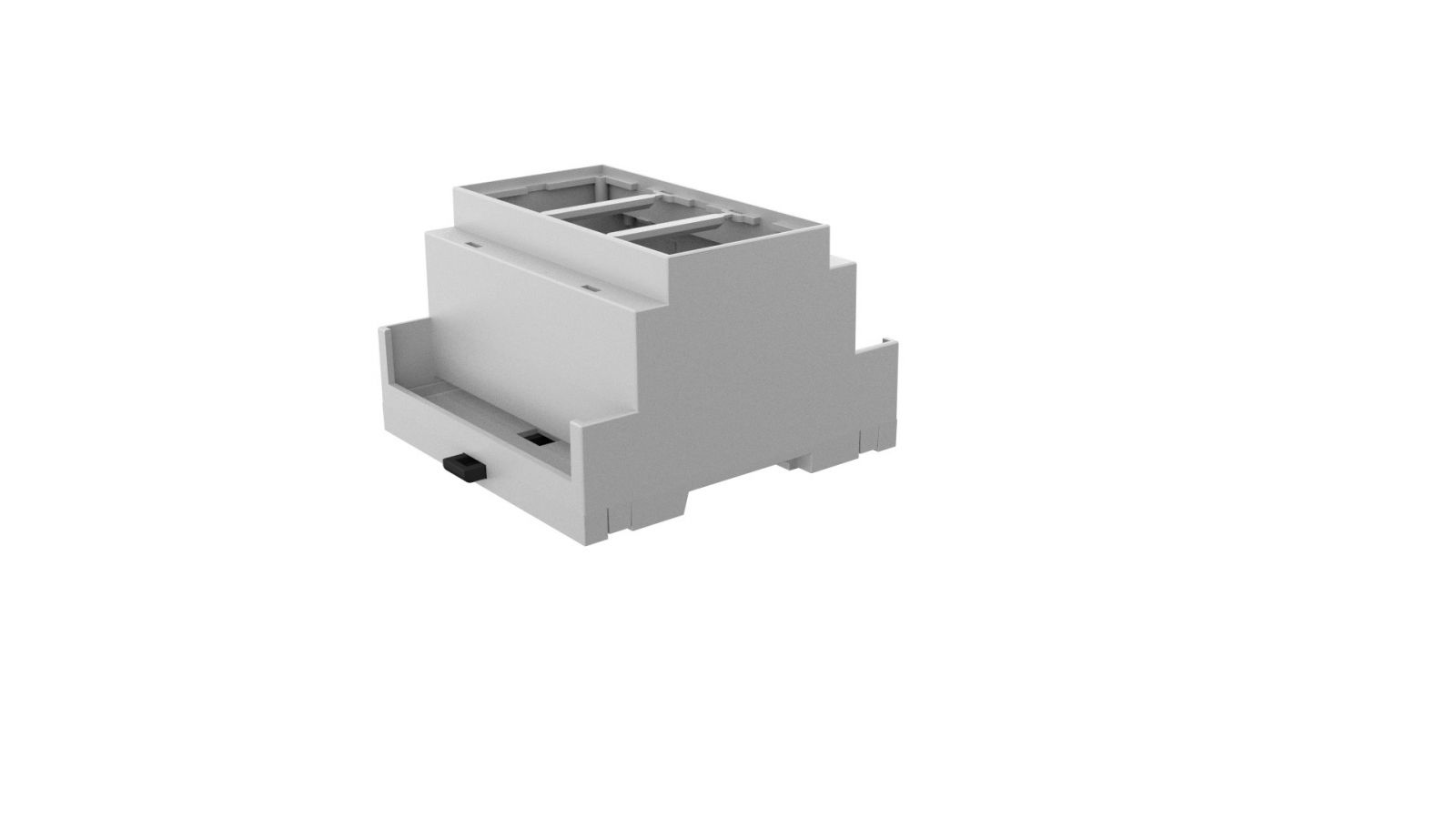

KIT CONTENITORE MODULBOX ONE 5M53 | Tipo: 53 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Pannelli
Prodotto | Tipo | Colore | |
---|---|---|---|
P05050201F.BL
PANNELLO MODULBOX SENZA CORNICE 5M | Tipo: 53/ H53/ H53V/ | Colore: Grigio |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050201P.BL
PANNELLO MODULBOX CON CORNICE 5M | Tipo: 53/ H53/ H53V/ | Colore: Grigio |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050721F
PANNELLO MODULBOX SENZA CORNICE 5M TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050721P
PANNELLO MODULBOX CON CORNICE 5M TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050821F
PANNELLO MODULBOX SENZA CORNICE 5M TRASPARENTE ROSSO | Tipo: 53/ H53/ H53V/ | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050821P
PANNELLO MODULBOX CON CORNICE 5M ROSSO TRASPARENTE | Tipo: 53/ H53/ H53V/ | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti senza foratura
Prodotto | Tipo | |
---|---|---|
P05050206T.BL
COPRIMORSETTO MODULBOX SENZA FORATURA 5MPN | Tipo: A/ B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preincisi
Prodotto | Tipo | Vie | |
---|---|---|---|
P05050203T.BL
COPRIMORSETTO MODULBOX PREINCISO 5MP05P PASSO 5,08 15 POLI | Tipo: A/ B/ | Vie: 15 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preforati
Prodotto | Tipo | Vie | |
---|---|---|---|
P05050201T.BL
COPRIMORSETTO MODULBOX PREFORATO 5MP05 PASSO 5,08 15 POLI | Tipo: A/ B/ | Vie: 15 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050204T.BL
COPRIMORSETTO MODULBOX PREFORATO PASSO 7,65 10 POLI | Tipo: A/ B/ | Vie: 10 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050207T.BL
COPRIMORSETTO MODULBOX PREFORATO 5MP7,5C PASSO 7,65 10 POLI | Tipo: A / B/ | Vie: 10 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050209T.BL
COPRIMORSETTO MODULBOX PREFORATO PASSO 9,52 8+12 POLI | Tipo: A / B/ | Vie: 8+12 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050208T.BL
COPRIMORSETTO MODULBOX PREFORATO 5MP10C | Tipo: / | Vie: |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti preforati per morsetti 25A
Prodotto | Tipo | Vie | |
---|---|---|---|
P05050211T.BL
COPRIMORSETTO MODULBOX PREFORATO 5MP9,52R PASSO 9,52 7 POLI | Tipo: A / B/ | Vie: 7 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050212T.BL
COPRIMORSETTO MODULBOX PREFORATO 5MP6,35R PASSO 6,35 10 POLI | Tipo: A/ B/ | Vie: 10 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti per sconnettibili
Prodotto | Tipo | |
---|---|---|
P05050213T.BL
COPRIMORSETTO MODULBOX PLUG-IN 5M | Tipo: A/ B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori - Coprimorsetti speciali
Prodotto | Tipo | Vie | |
---|---|---|---|
P05050251T.BL
COPRIMORSETTO MODULBOX 5M-CM051 15 POLI | Tipo: A / B/ | Vie: 15 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
Accessori EIB
Prodotto | Tipo | |
---|---|---|
P05000008E
ACCESSORIO UNIVERSALE EIB | Tipo: / |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
P05050215T.BL
KIT COPRIMORSETTO 5M - EIB X1 CONNETTORE BUS | Tipo: A / B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05050216T.BL
KIT COPRIMORSETTO 5M - EIB X2 CONNETTORE BUS | Tipo: A / B/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature |
P05000010E
ACCESSORIO UNIVERSALE DOPPIO EIB | Tipo: / |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
Accessori
Prodotto | |
---|---|
P05000003E
ADATTATORE PLUG-IN SERIE MODULBOX PASSO 5/5,08 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
P05000004E
ADATTATORE PLUG-IN SERIE MODULBOX PASSO 7,5/7,62 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature |
Descrizione
1) Corpo Contenitore
2) Base
3) Aggancio
4) Coprimorsetto*
5) Pannello*
6) Pannello con cerniere*
* Accessori separati
