3M XTS Modulbox XTS

Contenitori per strumentazione elettronica agganciabili su Guida DIN (EN60715) secondo norme DIN 43880



Caratteristiche

Montabile su Guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono diverse versioni: quelle tipo A (analoghe al precedente prodotto Modulbox di cui mantengono la compatibilità con i circuiti stampati), tipo B (con una spalla più alta per l’impiego di componenti di maggiore volume) e tipo C (con entrambe le spalle più alte per avere maggiore spazio per l’elettronica).

Specifiche tecniche

Materiale  Blend PC/ABS autoestinguente
Colore  Grigio RAL 7035


La serie Modulbox XTS permette una facile personalizzazione del prodotto attraverso lo sviluppo di inserti sullo stampo. Il Cliente è così in grado di adattare il prodotto a costi estremamente contenuti.



3MXTSA

È il modello compatibile con la versione precedente. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e dei coprimorsetti su entrambi i lati. Esistono diverse versioni standard del tipo A: 53: la versione 53 mantiene la possibilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). H53: la versione H53 mantiene la possbilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono alte. H53V: la versione H53V differisce dalla H53 per la presenza delle aperture di ventilazione sui lati. C53: la versione C53 è simile alla 53 ma ha il pannello superiore integrato. Su di essa possono essere montati i coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

3MXTSB

È il modello con una spalla più alta per l’impiego di componenti di maggiore volume. E’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC). H53: la versione standard per il tipo B è la H53. Tale versione mantiene la possibilità del montaggio dei pannelli e quella dei coprimorsetti su un solo lato del contenitore. La parete, in corrispondenza del montaggio dei morsetti è alta. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

3MXTSC

È il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. H53 e’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC), due dei quali di dimensioni importanti. Tale versione mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.


Effettua il login o registrati per visualizzare il listino completo con i prezzi.

Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili

Contenitore completo

ProdottoTipo
25.0301000.BL
KIT CONTENITORE MODULBOX XTS 3MH53-A
H53-A Dettagli e ordina
Disegni / Campionature

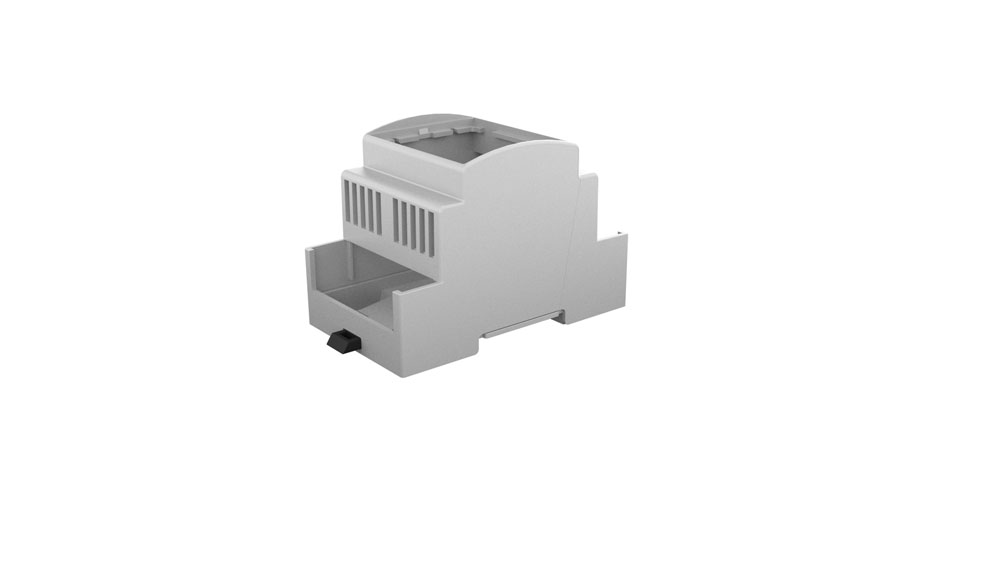

25.0302000.BL
KIT CONTENITORE MODULBOX XTS VENTILATO 3MH53V-A
H53V-A Dettagli e ordina
Disegni / Campionature
25.0303000.BL
KIT CONTENITORE MODULBOX XTS 3MC53-A
C53-A Dettagli e ordina
Disegni / Campionature
25.0304000.BL
KIT CONTENITORE MODULBOX XTS 3M53-A
53-A Dettagli e ordina
Disegni / Campionature
25.0306000.BL
KIT CONTENITORE MODULBOX XTS 3MH53-B
H53-B Dettagli e ordina
Disegni / Campionature
25.0310000.BL
KIT CONTENITORE MODULBOX XTS 3M53-C
53-C Dettagli e ordina
Disegni / Campionature

Accessori - Pannelli

ProdottoTipoColore
P05030201F.BL
PANNELLO MODULBOX SENZA CORNICE 3M
53/ H53/ H53V/ Grigio Dettagli e ordina
Disegni / Campionature
P05030201P.BL
PANNELLO MODULBOX CON CORNICE 3M
53/ H53/ H53V/ Grigio Dettagli e ordina
Disegni / Campionature
P05030721F
PANNELLO MODULBOX SENZA CORNICE 3M TRASPARENTE
53/ H53/ H53V/ Trasparente Dettagli e ordina
Disegni / Campionature
P05030721P
PANNELLO MODULBOX CON CORNICE 3M TRASPARENTE
53/ H53/ H53V/ Trasparente Dettagli e ordina
Disegni / Campionature
P05030821F
PANNELLO MODULBOX SENZA CORNICE 3M ROSSO TRASPARENTE
53/ H53/ H53V/ Rosso trasparente Dettagli e ordina
Disegni / Campionature
P05030821P
PANNELLO MODULBOX CON CORNICE 3M ROSSO TRASPARENTE
53/ H53/ H53V/ Rosso trasparente Dettagli e ordina
Disegni / Campionature

Accessori - Pannelli curvi

ProdottoTipoColore

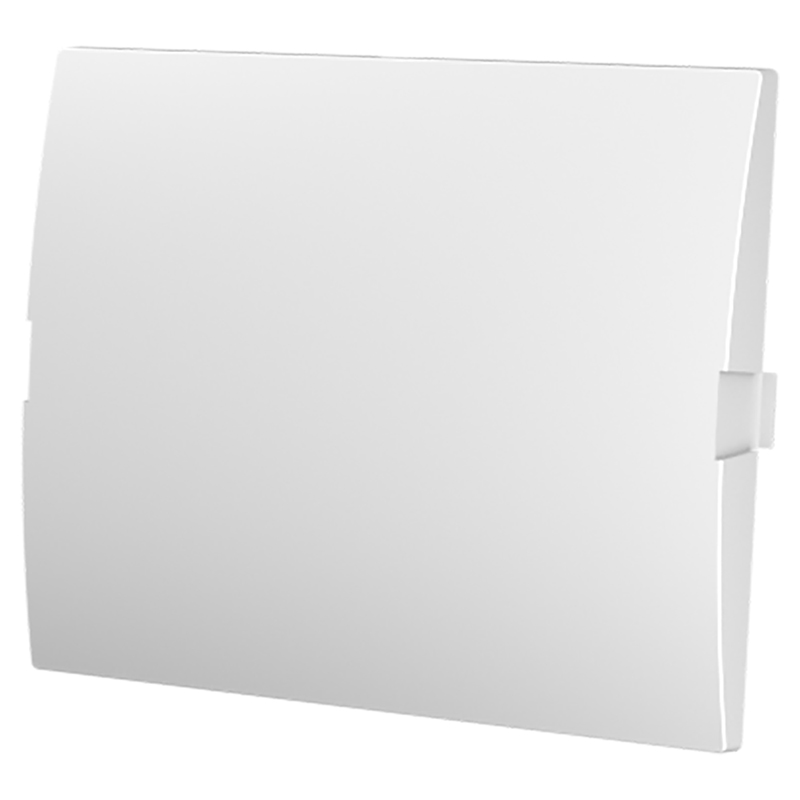

P05030201C.BL
PANNELLO MODULBOX XT-XTS CURVO 3M
53 / H53 / H53V/ Grigio Dettagli e ordina
Disegni / Campionature
P05030721C
PANNELLO MODULBOX XT-XTS CURVO 3M TRASPARENTE
53 / H53 / H53V/ Trasparente Dettagli e ordina
Disegni / Campionature
P05030821C
PANNELLO MODULBOX XT-XTS CURVO 3M ROSSO TRASPARENTE
53 / H53 / H53V/ Rosso trasparente Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti senza foratura

ProdottoTipo
P05030206T.BL
COPRIMORSETTO MODULBOX SENZA FORATURA 3MPN
A / B/ Dettagli e ordina
Disegni / Campionature
P05030706T
COPRIMORSETTO MODULBOX SENZA FORATURA 3MPN TRASPARENTE
A / B/ Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti preincisi

ProdottoTipoVie
P05030203T.BL
COPRIMORSETTO MODULBOX PREINCISO 3MP05P PASSO 5,08 9 POLI
A / B/ 9 Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti preforati

ProdottoTipoVie

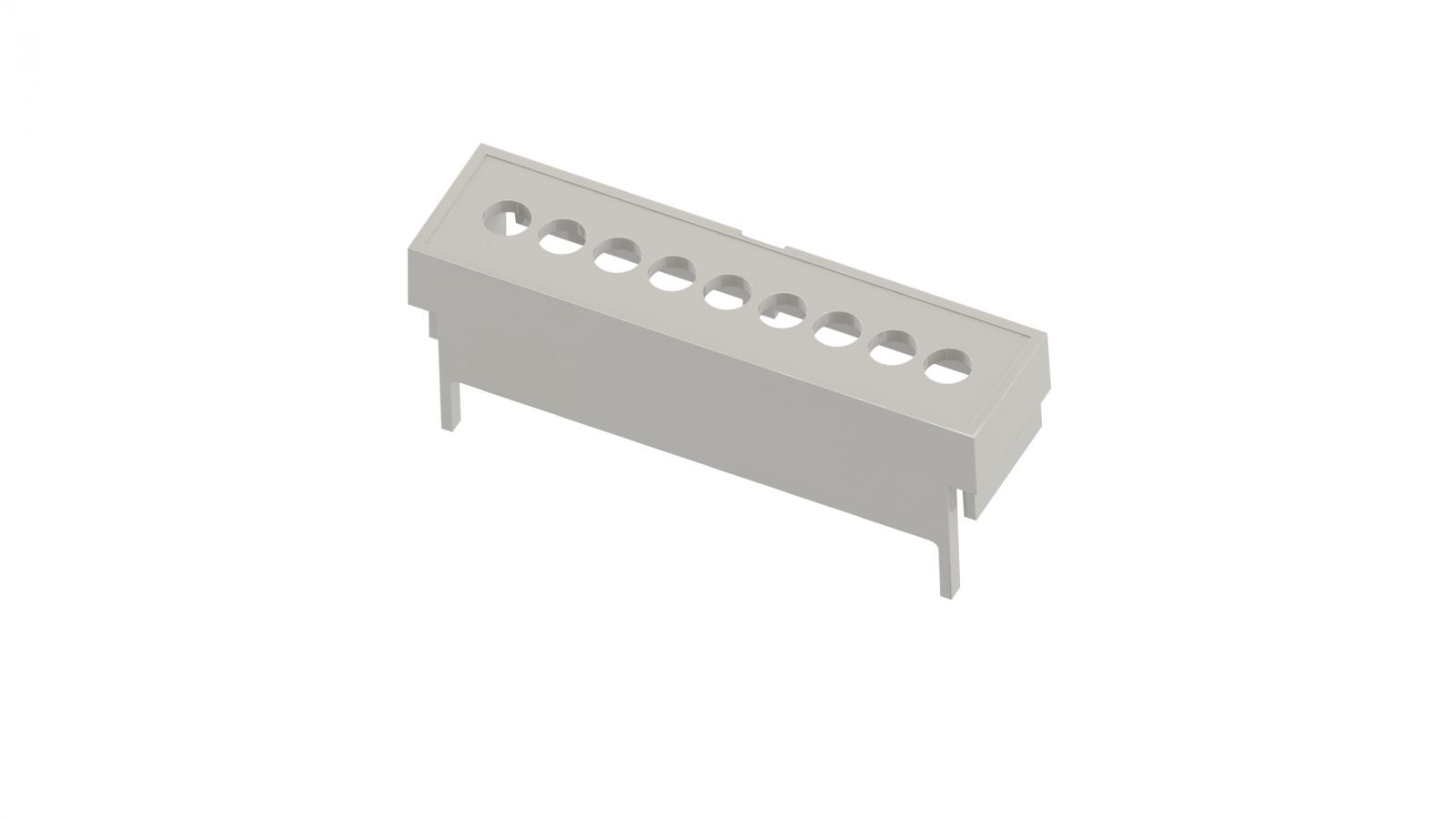

P05030201T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP05 PASSO 5,08 9 POLI
A / B/ 9 Dettagli e ordina
Disegni / Campionature
P05030202T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP10 PASSO 10,16 5 POLI
A/ B/ 5 Dettagli e ordina
Disegni / Campionature

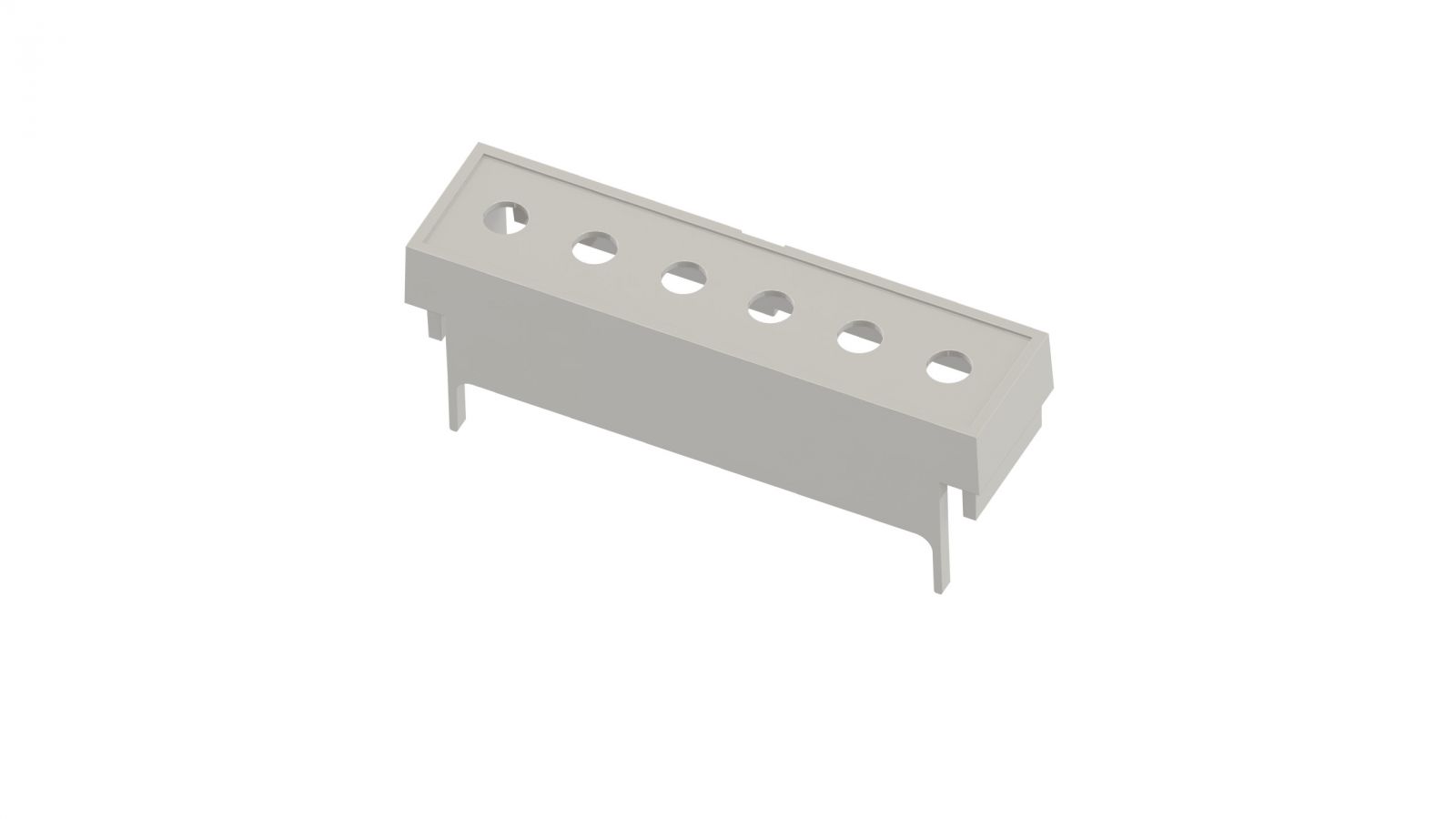

P05030204T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP7,5 PASSO 7,65 6 POLI
A / B/ 6 Dettagli e ordina
Disegni / Campionature
P05030208T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP10C PASSO 10,16 4 POLI
A / B/ 4 Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti preforati per morsetti 25A

ProdottoTipoVie
P05030210T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP6,35I PASSO 6,35 7 POLI
A/ B/ 7 Dettagli e ordina
Disegni / Campionature
P05030211T.BL
COPRIMORSETTO MODULBOX PREFORATO 3MP6,35R - 3MP9,52
A/ B/ 4/6 Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti per sconnettibili

ProdottoTipo
P05030213T.BL
COPRIMORSETTO MODULBOX PLUG-IN 3M
A / B/ Dettagli e ordina
Disegni / Campionature
P05030284T.BL
COPRIMORSETTO MODULBOX PLUG-IN LOW PROFILE 3M
A / B/ Dettagli e ordina
Disegni / Campionature

Accessori - Coprimorsetti speciali

ProdottoTipoVie
P05030251T.BL
COPRIMORSETTO MODULBOX 3M-CM051
A / B/ Dettagli e ordina
Disegni / Campionature
P05030252T.BL
COPRIMORSETTO MODULBOX 3M-CM052
A / B/ Dettagli e ordina
Disegni / Campionature
P05030253T.BL
COPRIMORSETTO MODULBOX 3M-CM053
A / B/ Dettagli e ordina
Disegni / Campionature
P05030254T.BL
COPRIMORSETTO MODULBOX 3M-CM054 2+2 POLI
A / B/ 2+2 Dettagli e ordina
Disegni / Campionature
P05030255T.BL
COPRIMORSETTO MODULBOX 3M-CM055 2 POLI
A / B/ 2 Dettagli e ordina
Disegni / Campionature
P05030256T.BL
COPRIMORSETTO MODULBOX 3M-CM056 2 POLI
A / B/ 2 Dettagli e ordina
Disegni / Campionature
P05030257T.BL
COPRIMORSETTO MODULBOX 3M-CM057 4 POLI
A / B/ 4 Dettagli e ordina
Disegni / Campionature
P05030258T.BL
COPRIMORSETTO MODULBOX 3M-CM058
A / B/ Dettagli e ordina
Disegni / Campionature
P05030259T.BL
COPRIMORSETTO MODULBOX 3M-CM059 4+1 POLI
A / B/ 4+1 Dettagli e ordina
Disegni / Campionature
P05030260T.BL
COPRIMORSETTO MODULBOX 3M-CM060 4+2 POLI
A / B/ 4+2 Dettagli e ordina
Disegni / Campionature
P05030261T.BL
COPRIMORSETTO MODULBOX 3M-CM061 8 POLI
A / B/ 8 Dettagli e ordina
Disegni / Campionature
P05030262T.BL
COPRIMORSETTO MODULBOX 3M-CM062
A / B/ Dettagli e ordina
Disegni / Campionature
P05030263T.BL
COPRIMORSETTO MODULBOX 3M-CM063 4 POLI
A / B/ 4 Dettagli e ordina
Disegni / Campionature
P05030264T.BL
COPRIMORSETTO MODULBOX 3M-CM064 4 POLI
A / B/ 4 Dettagli e ordina
Disegni / Campionature
P05030265T.BL
COPRIMORSETTO MODULBOX 3M-CM065 2 POLI
A / B/ 2 Dettagli e ordina
Disegni / Campionature
P05030266T.BL
COPRIMORSETTO MODULBOX 3M-CM066 2+2 POLI
A / B/ 2+2 Dettagli e ordina
Disegni / Campionature
P05030267T.BL
COPRIMORSETTO MODULBOX 3M-CM067 2+3 POLI
A / B/ 2+3 Dettagli e ordina
Disegni / Campionature
P05030268T.BL
COPRIMORSETTO MODULBOX 3M-CM068 2+2 POLI
A / B/ 2+2 Dettagli e ordina
Disegni / Campionature
P05030269T.BL
COPRIMORSETTO MODULBOX 3M-CM069 2 POLI
A / B/ 2 Dettagli e ordina
Disegni / Campionature
P05030270T.BL
COPRIMORSETTO MODULBOX 3M-CM070
A / B/ Dettagli e ordina
Disegni / Campionature
P05030273T.BL
COPRIMORSETTO MODULBOX 3M-CM073 8 POLI
A / B/ 8 Dettagli e ordina
Disegni / Campionature
P05030274T.BL
COPRIMORSETTO MODULBOX 3M-CM074 3+2 POLI
A / B/ 3+2 Dettagli e ordina
Disegni / Campionature
P05030236T.BL
COPRIMORSETTO SPECIALE SENZA FORATURA CON ALETTE 3MPNP BLEND
A / B/ Dettagli e ordina
Disegni / Campionature
P05030271T.BL
COPRIMORSETTO MODULBOX 3M-CM071
A / B/ Dettagli e ordina
Disegni / Campionature
P05030272T.BL
COPRIMORSETTO MODULBOX 3M-CM072 4+3 POLI
A / B/ 4+3 Dettagli e ordina
Disegni / Campionature
P05030275T.BL
COPRIMORSETTO MODULBOX 3M-CM075
A / B/ Dettagli e ordina
Disegni / Campionature
P05030277T.BL
COPRIMORSETTO MODULBOX 3M-CM077
A / B/ Dettagli e ordina
Disegni / Campionature
P05030278T.BL
COPRIMORSETTO MODULBOX 3M-CM078
A / B/ Dettagli e ordina
Disegni / Campionature
P05030280T.BL
COPRIMORSETTO MODULBOX 3M-CM080 3+4 POLI
A / B/ 3+4 Dettagli e ordina
Disegni / Campionature
P05030281T.BL
COPRIMORSETTO MODULBOX 3M-CM081 4+4 POLI
A / B/ 4+4 Dettagli e ordina
Disegni / Campionature

Accessori EIB

ProdottoTipo
P05000008E
ACCESSORIO UNIVERSALE EIB
/ Dettagli e ordina
Disegni / Campionature
P05030215T.BL
COPRIMORSETTO 3M - EIB X1 CONNETTORE BUS
A / B/ Dettagli e ordina
Disegni / Campionature
P05030216T.BL
KIT COPRIMORSETTO 3M - EIB X2 CONNETTORE BUS
A / B/ Dettagli e ordina
Disegni / Campionature

Dissipatori

Prodotto

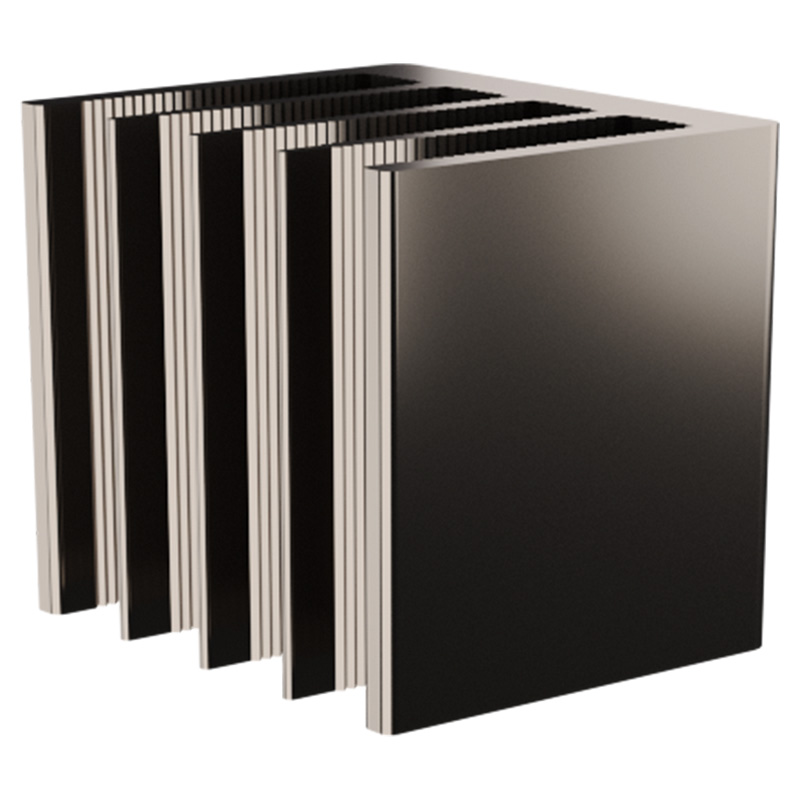

P05031062D
DISSIPATORE DI CALORE 3M
Dettagli e ordina
Disegni / Campionature

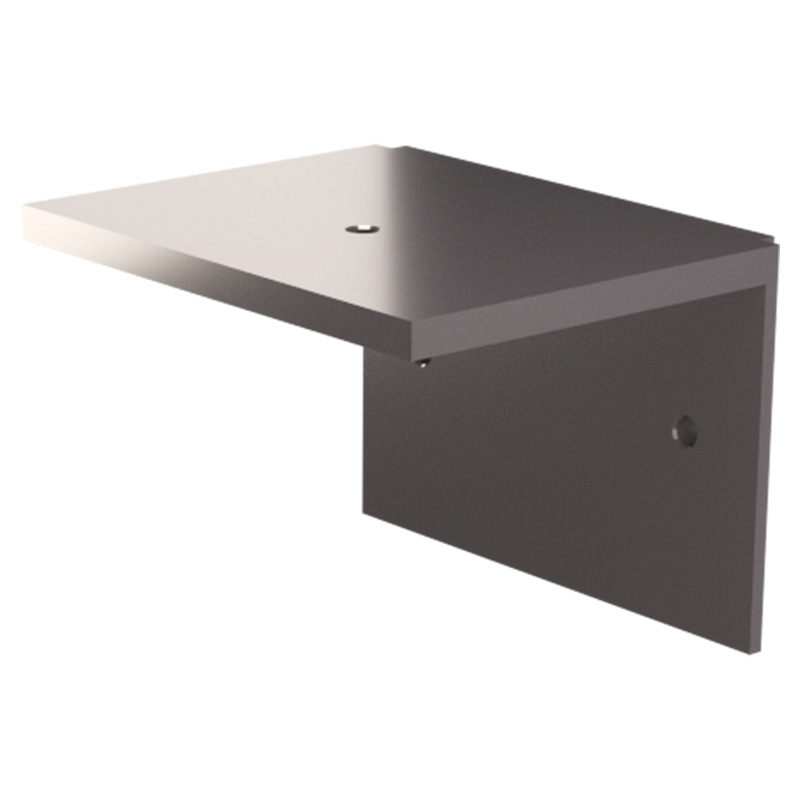

P050310625
ACCESSORIO PER FISSAGGIO VERTICALE DEL DISSIPATORE 3M
Dettagli e ordina
Disegni / Campionature

Copriforo

ProdottoColore
P15030201E.BL
COPRIFORO 3MH SERIE XT/XTS BLEND GRIGIO
Grigio Dettagli e ordina
Disegni / Campionature

Accessori - Top Bus XTS

Prodotto
22.P750020
TOP BUS CONNECTOR PNOZ S CONNECTOR - 750020
Dettagli e ordina
Disegni / Campionature
M251000270
CNC SU CONTENITORI SX+DX ADATTAMENTO PER TOP BUS XTS
Dettagli e ordina
Disegni / Campionature
M251000271
CNC SU PANNELLO SX+DX ADATTAMENTO PER TOP BUS XTS
Dettagli e ordina
Disegni / Campionature
22.1007FS2
PIN STRIP VERTICALE PER TOP BUS SAMTEC DW-10-07-F-S-200
Dettagli e ordina
Disegni / Campionature

Descrizione

1) Corpo contenitore

2) Base

3) Aggancio

4) Coprimorsetto*

5) Pannello*

* Accessori
