8M XTS Modulbox XTS

Contenitori per strumentazione elettronica agganciabili su Guida DIN (EN60715) secondo norme DIN 43880

Caratteristiche

Montabile su Guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono diverse versioni: quelle tipo A (analoghe al precedente prodotto Modulbox di cui mantengono la compatibilità con i circuiti stampati), tipo B (con una spalla più alta per l’impiego di componenti di maggiore volume) e tipo C (con entrambe le spalle più alte per avere maggiore spazio per l’elettronica).

Specifiche tecniche

Materiale  Blend PC/ABS autoestinguente
Colore  Grigio RAL 7035


La serie Modulbox XTS permette una facile personalizzazione del prodotto attraverso lo sviluppo di inserti sullo stampo. Il Cliente è così in grado di adattare il prodotto a costi estremamente contenuti.





8MXTSA

È il modello compatibile con la versione precedente. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e dei coprimorsetti su entrambi i lati. Esistono diverse versioni standard del tipo A: 53: la versione 53 mantiene la possibilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). H53: la versione H53 mantiene la possbilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono alte. H53V: la versione H53V differisce dalla H53 per la presenza delle aperture di ventilazione sui lati. C53: la versione C53 è simile alla 53 ma ha il pannello superiore integrato. Su di essa possono essere montati i coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

8MXTSB

È il modello con una spalla più alta per l’impiego di componenti di maggiore volume. E’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC). H53: la versione standard per il tipo B è la H53. Tale versione mantiene la possibilità del montaggio dei pannelli e quella dei coprimorsetti su un solo lato del contenitore. La parete, in corrispondenza del montaggio dei morsetti è alta. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

8MXTSC

È il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. H53 e’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC), due dei quali di dimensioni importanti. Tale versione mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.


Descrizione

1) Corpo contenitore

2) Base

3) Aggancio

4) Coprimorsetto*

5) Pannello*

* Accessori



Effettua il login o registrati per visualizzare il listino completo con i prezzi.

Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili

Contenitore completo

CodiceTipoDescrizione
25.0801000.BL
Ordine
H53-ACONTENITORE COMPLETO MODULBOX XTS 8MH53-ADisegno Disegno 3D
25.0802000.BL
Ordine
H53V-ACONTENITORE COMPLETO MODULBOX XTS 8MH53V-A CON VENTILAZIONIDisegno Disegno 3D
25.0803000.BL
Ordine
C53-ACONTENITORE COMPLETO MODULBOX XTS 8MC53-A CHIUSODisegno Disegno 3D
25.0804000.BL
Ordine
53-ACONTENITORE COMPLETO MODULBOX XTS 8M53-ADisegno Campionatura Disegno 3D
25.0806000.BL
Ordine

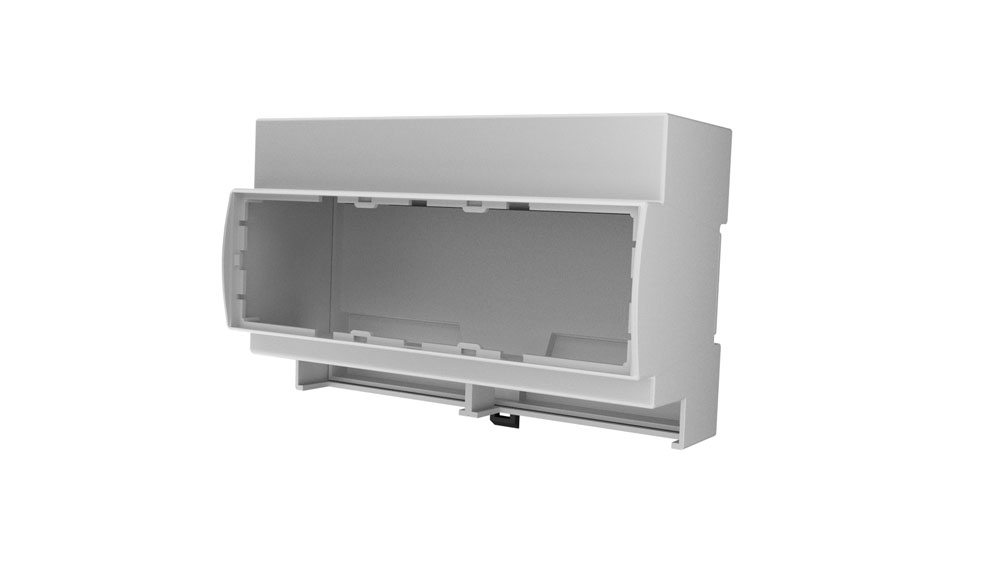

H53-BCONTENITORE COMPLETO MODULBOX XTS 8MH53-BDisegno Campionatura Disegno 3D
25.0810000.BL
Ordine
53-CCONTENITORE COMPLETO MODULBOX XTS 8M53-CDisegno Campionatura Disegno 3D

Accessori - Pannelli

CodiceTipoColoreDescrizione
P05080201F.BL
Ordine
53 / H53 / H53VGrigioPANNELLO, CON GANCI BLEND GRIGIO 8M SENZA CORNICEDisegno Campionatura Disegno 3D
P05080201P.BL
Ordine
53 / H53 / H53VGrigioPANNELLO, CON GANCI BLEND GRIGIO 8M CON CORNICEDisegno Campionatura Disegno 3D
P05080721F
Ordine

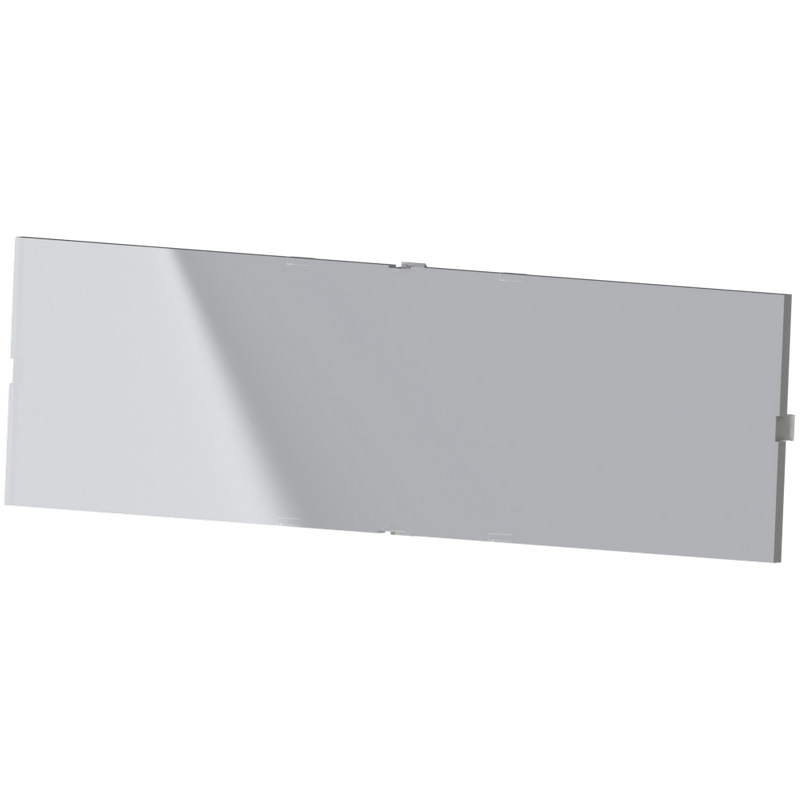

53 / H53 / H53VTrasparentePANNELLO, CON GANCI POLICARBONATO TRASPARENTE 8M SENZA CORNICEDisegno Campionatura Disegno 3D
P05080721P
Ordine
53 / H53 / H53VTrasparentePANNELLO, CON GANCI POLICARBONATO TRASPARENTE 8M CON CORNICEDisegno Disegno 3D
P05080821F
Ordine
53 / H53 / H53VRosso trasparentePANNELLO, CON GANCI POLICARBONATO ROSSO 8M SENZA CORNICEDisegno Campionatura Disegno 3D
P05080821P
Ordine
53 / H53 / H53VRosso trasparentePANNELLO, CON GANCI POLICARBONATO ROSSO TRASPARENTE 8M CON CORNICEDisegno Campionatura Disegno 3D

Accessori - Pannelli curvi

CodiceTipoColoreDescrizione
P05080201C.BL
Ordine
53 / H53 / H53VGrigioPANNELLO CURVO MODULBOX 8M GRIGIO XTSDisegno Campionatura Disegno 3D
P05080721C
Ordine
53 / H53 / H53VTrasparentePANNELLO CURVO MODULBOX 8M XTS TRASPARENTE NEUTRODisegno Campionatura Disegno 3D
P05080821C
Ordine
53 / H53 / H53VRosso trasparentePANNELLO CURVO MODULBOX 8M XTS ROSSO TRASPARENTEDisegno Disegno 3D

Accessori - Coprimorsetti senza foratura

CodiceTipoDescrizione
P05040206T.BL
Ordine
A / BCOPRIMORSETTO SENZA FORATURA 4MPN BLENDDisegno Campionatura Disegno 3D
P05040706T
Ordine
COPRIMORSETTO SENZA FORATURA 4MPN POLICARBONATO TRASPARENTEDisegno Disegno 3D

Accessori - Coprimorsetti preincisi

CodiceTipoVieDescrizione
P05040203T.BL
Ordine
A / B12COPRIMORSETTO PREINCISO PASSO 5,08 12 VIE 4MP05PDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti preforati

CodiceTipoVieDescrizione
P05040201T.BL
Ordine
A / B12COPRIMORSETTO PREFORATO PASSO 5,08 12 VIE 4MP05Disegno Campionatura Disegno 3D
P05040202T.BL
Ordine
A / B6COPRIMORSETTO PREFORATO PASSO 10,16 6 VIE 4MP10Disegno Campionatura Disegno 3D
P05040204T.BL
Ordine
A / B8COPRIMORSETTO PREFORATO PASSO 7,65 8 VIE 4MP7,5Disegno Campionatura Disegno 3D
P05040207T.BL
Ordine
A / B8COPRIMORSETTO PREFORATO PASSO 7,65 CENTRATO 8 VIE 4MP7,5CDisegno Campionatura Disegno 3D
P05040208T.BL
Ordine
A / B6COPRIMORSETTO PREFORATO PASSO 10,16 CENTRATO 6 VIE 4MP10CDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti preforati per morsetti 25A

CodiceTipoVieDescrizione
P05040209T.BL
Ordine
A / B6+9COPRIMORSETTO PREFORATO PASSO 9,52 6 VIE 4MP9,52I e 6,35 9 VIE 4MP6,35Disegno Campionatura Disegno 3D
P05040210T.BL
Ordine
A / B10COPRIMORSETTO PREFORATO PASSO 6,35 10 VIE 4MP6,35IDisegno Campionatura Disegno 3D
P05040211T.BL
Ordine
A / B5COPRIMORSETTO PREFORATO PASSO 9,52 5 VIE 4MP9,52RDisegno Campionatura Disegno 3D
P05040212T.BL
Ordine
A / B9COPRIMORSETTO PREFORATO PASSO 6,35 9 VIE 4MP6,35RDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti per sconnettibili

CodiceTipoDescrizione
P05040213T.BL
Ordine
A / BCOPRIMORSETTO 4M PLUG-IN BLENDDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti speciali

CodiceTipoVieDescrizione
P05040252T.BL
Ordine
A / BCOPRIMORSETTO MOD.SPECIALE 4M-CM052 BLENDDisegno Campionatura Disegno 3D
P05040253T.BL
Ordine
A / BCOPRIMORSETTO MOD.SPECIALE 4M-CM053 BLDisegno Disegno 3D
P05040254T.BL
Ordine
A / B4COPRIMORSETTO SPECIALE 4M-CM054 4 VIE 4MP05Disegno Disegno 3D
P05040255T.BL
Ordine
A / B3COPRIMORSETTO SPECIALE 4M-CM055 3 VIE 4MP10 + 6 VIE 4MP05Disegno Disegno 3D
P05040256T.BL
Ordine
A / B2COPRIMORSETTO SPECIALE 4M-CM056 2 VIE 4MP05Disegno Disegno 3D
P05040257T.BL
Ordine
A / B2COPRIMORSETTO SPECIALE 4M-CM057 2 VIE 4MP05Disegno Campionatura Disegno 3D
P05040258T.BL
Ordine
A / B5COPRIMORSETTO SPECIALE 4M-CM058 5 VIE 4MP9.52Disegno Campionatura Disegno 3D
P05040259T.BL
Ordine
A / B2+2COPRIMORSETTO SPECIALE 4M-CM059 2+2 VIE 4MP7,5Disegno Campionatura Disegno 3D
P05040260T.BL
Ordine
A / B12COPRIMORSETTO SPECIALE 4M-CM060 NUMERAZIONE 1-12 12 VIE 4MP05Disegno Campionatura Disegno 3D
P05040261T.BL
Ordine
A / B12COPRIMORSETTO SPECIALE 4M-CM061 NUMERAZIONE 13-24 12 VIE 4MP05Disegno Disegno 3D
P05040262T.BL
Ordine
A / B12COPRIMORSETTO SPECIALE 4M-CM062 NUMERAZIONE 14-25 12 VIE 4MP05Disegno Campionatura Disegno 3D
P05040263T.BL
Ordine
A / B4+3COPRIMORSETTO SPECIALE 4M-CM063 4+3 VIE 4MP05Disegno Campionatura Disegno 3D
P05040264T.BL
Ordine
A / B2+3+2COPRIMORSETTO SPECIALE 4M-CM064 2+3+2 VIE 4MP05Disegno Disegno 3D
P05040265T.BL
Ordine
A / B12COPRIMORSETTO SPECIALE 4M-CM065 12 VIE 4MP05Disegno Campionatura Disegno 3D
P05040266T.BL
Ordine
A / B3COPRIMORSETTO SPECIALE 4M-CM066 3 VIE 4MP05Disegno Campionatura Disegno 3D
P05040267T.BL
Ordine
A / B12COPRIMORSETTO SPECIALE 4M-CM067 12 VIE 4MP05 BLENDDisegno Campionatura Disegno 3D
P05040268T.BL
Ordine
A / B1+2+2COPRIMORSETTO SPECIALE 4M-CM068 1+2+2 VIE BLENDDisegno Campionatura Disegno 3D
P05040269T.BL
Ordine
A / B2COPRIMORSETTO SPECIALE 4M-CM069 2 VIE 4MP05 BLENDDisegno Campionatura Disegno 3D
P05040270T.BL
Ordine
A / BCOPRIMORSETTO SPECIALE 4M-CM070 BLENDDisegno Campionatura Disegno 3D

Accessori EIB

CodiceTipoDescrizione
P05000008E
Ordine
ACCESSORIO UNIVERSALE EIBDisegno Campionatura Disegno 3D
P05040215T.BL
Ordine
A / BCOPRIMORSETTO 4M - EIB X1 CONNETTORE BUSDisegno Campionatura Disegno 3D
P05040216T.BL
Ordine
A / BKIT COPRIMORSETTO 4M - EIB X2 CONNETTORE BUSDisegno Disegno 3D

Copriforo

CodiceColoreDescrizione
P15040201E.BL
Ordine
GrigioCOPRIFORO 4MH SERIE XT/XTS BLEND GRIGIODisegno Campionatura Disegno 3D

Accessori - Top Bus XTS

CodiceDescrizione
22.P750020
Ordine
TOP BUS CONNECTOR PNOZ S CONNECTOR - 750020Disegno Campionatura Disegno 3D
M251000270
Ordine
LAVORAZIONE CONTENITORI SX+DX ADATTAMENTO PER TOP BUS XTSDisegno Disegno 3D
M251000271
Ordine
LAVORAZIONE PANNELLO SX+DX ADATTAMENTO PER TOP BUS XTSDisegno Campionatura Disegno 3D
22.1007FS2
Ordine
PIN STRIP VERTICALE PER TOP BUS SAMTEC DW-10-07-F-S-200Disegno Campionatura Disegno 3D

Altri accessori

CodiceDescrizione
P050810625
Ordine
ACCESSORIO PER FISSAGGIO VERTICALE DEL DISSIPATORE 8MDisegno 3D
P05081062D
Ordine
DISSIPATORE DI CALORE 8MDisegno 3D
