E 107 Support One

Supporti modulari per schede elettroniche agganciabili su guide DIN (EN 60715)

Caratteristiche
I supporti profilati E107 sono adatti per le applicazioni dove è richiesto un semplice sistema per agganciare delle schede elettroniche direttamente su guida DIN. E' costituito da un profilato PVC autoestinguente, da apposite chiusure laterali e da un aggancio. Può essere fornito in barra da due metri o tagliato in diverse lunghezze. Con un semplice accessorio (EF) è possibile avvitare a parete il supporto profilato anzichè agganciarlo su guida DIN (EN 60715). Le protezioni antifortunistiche sono disponibili a seconda della dimensione del profilo.Nota: sono disponibili morsetti con lo stesso colore del supporto profilato.
Lunghezza minima 30 mm Lunghezza massima 350 mm


Specifiche tecniche

Materiali

 PVC autoestinguente (supporto profilato) UL94V0 Poliammide 6.6 UL 94V-0 autoestinguente (elementi laterali) PVC autoestinguente (protezione antifortunistica)
Colore Verde/ Nero su richiesta


Campionatura
Disegno 3D
400|0 400|0 400|0

PCB Drawings

Descrizione

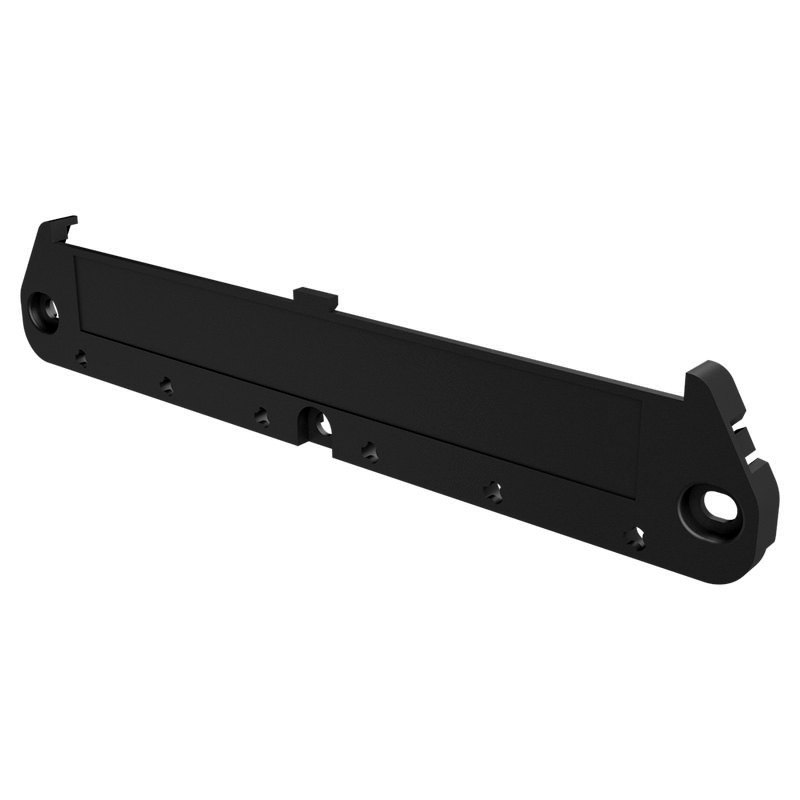

1) Chiusura laterale

2) Chiusura laterale con gancio

3) Chiusura laterale alta

4) Gancio

5) Profilo

6) Protezione

7) Fissaggio a parete

8) Vite per profilo


PCB Modulo E107CM*  E107CL E107CLGL E107CLGR E107G EV
53,75x107,5x1,6 56,25  50,25 2 (1) (1) 2 4
65,0x107,5x1,6 67,5  61,5  2 (1) (1) 2 4
76,25x107,5x1,6 78,75  72,75  2 (1) (1) 2(1)  4
87,5x107,5x1,6 90,0 84 2 (1) (1) 2(1)  4
98,75x107,5x1,6 101,25  95,25 2 (1) (1) 2(1)  4
110,0x107,5x1,6 112,5 106,5  2 (1) (1) 2(1)  4
121,25x107,5x1,6 123,75  117,75  2 (1) (1) 2(1)  4
132,5x107,5x1,6 135  1292 2 (1) (1) 2(1)  4
143,75x107,5x1,6 146,25 140,25 2 (1) (1) 3(1)  4
155,0x107,5x1,6 157,5 151,58  2 (1) (1) 3(1)  4
166,25x107,5x1,6 168,75  162,75  2 (1) (1) 3(1)  4
177,50x107,5x1,6 180  174  2 (1) (1) 3(1)  4



Nota: la protezione antifortunistica deve essere ordinata con le stesse dimensioni del profilo e con le medesime modalità (ES: Protezione antifortunistica E107PCM codice 07.6560000 L. 12,5 cm). Le viti necessarie per il fissaggio della protezione sono eguali a quelle del profilo: EV. Il profilo tagliato a misura standard è proposto perchè mantiene la compatibilità con la serie M107 componibile, si può quindi scegliendo la misura corretta del c.s. usare indifferentemente E107 o M107.

Prevedere un aggancio E107G ogni 50/60 mm sul profilo

Il profilo E107CM può essere fornito secondo misure a richiesta ordinando il codice 07.6410000 accompagnato dalla lunghezza desiderata (Es. per una scheda 128,5x107,5x1,6 mm la lunghezza del profilato si ottiene sottraendo
3,5 mm dalla dimensione del c.s.: 128,5-3,5 mm = 12,5 cm e quindi E107 Cm codice 07.6410000, L = 12,5cm.





Effettua il login o registrati per visualizzare il listino completo con i prezzi.

Supporto completo

CodiceTipoColoreDescrizione
07.6360000
Ordine 		EVVITE PER PROFILO E PER PROTEZIONE EV CROMATA, TESTA CROCE BOMBATADisegno Campionatura
07.6370000
Ordine 		E72FACCESSORIO PER FISSAGGIO A PARETE E72FDisegno Campionatura Disegno 3D
07.6400000
Ordine 		E107MT2VerdePROFILO PER C.S. 107 MM X 2MT E107MT2 VERDEDisegno Disegno 3D
07.6420000
Ordine 		E107CLGLCHIUSURA CON AGGANCIO SINISTRA E107 CLGLDisegno Campionatura Disegno 3D
07.6430000
Ordine 		E107CLGRCHIUSURA CON AGGANCIO DESTRA E107 CLGRDisegno Campionatura Disegno 3D
07.6440000
Ordine 		E107GVerdeAGGANCIO PER GUIDA DIN E107GDisegno Campionatura Disegno 3D
07.6450000
Ordine 		E107CLCHIUSURA LATERALE E107CLDisegno Campionatura Disegno 3D
07.6490000
Ordine 		E107CLGL60E107 CH. LATERALE CON AGGANCIO SINI STRA ALTA PER PROT. 60MM E107CLGL60Disegno Campionatura Disegno 3D
07.6500000
Ordine 		E107CLGL73E107 CH. LATERALE CON AGGANCIO SINI STRA ALTA PER PROT. 73MM E107CLGL73Disegno Campionatura Disegno 3D
07.6510000
Ordine 		E107CLGR60E107 CH. LATERALE CON AGGANCIO DEST RA ALTA PER PROT. 60MM E107CLGR60Disegno Campionatura Disegno 3D
07.6520000
Ordine 		E107CLGR73E107 CH. LATERALE CON AGGANCIO DEST RA ALTA PER PROT. 73MM E107CLGR73Disegno Campionatura Disegno 3D
07.6530000
Ordine 		E107CL73SERIE E107 CHIUSURA LATERALE ALTA PER PROTEZIONE 73MM E107CL73Disegno Campionatura Disegno 3D
07.6540000
Ordine 		E107CL60SERIE E107 CHIUSURA LATERALE ALTA PER PROTEZIONE 60MM E107CL60Disegno Campionatura Disegno 3D
07.6570000
Ordine 		E107A 100SERIE E107 ACCESSORIO ADATTATORE PER SCHEDA 100MM E107A100Disegno Campionatura Disegno 3D

Profilo a misura STD

CodiceTipoDescrizione
07.641C000
Ordine 		SERVIZIO CONFEZIONAMENTO BARRA TAGLIATA A MISURA E107
07.641T000
Ordine 		SERVIZIO TAGLIO A MISURA E107
07.6410350
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 35.00 PER C.S. DA 38,50 MMDisegno Disegno 3D
07.6410515
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 51.50 PER C.S. DA 55,00 MMDisegno Campionatura Disegno 3D
07.6410700
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 70.00 PER C.S. DA 73.50 MMDisegno Disegno 3D
07.6410865
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 86.50 PER C.S. DA 90,00 MMDisegno Disegno 3D
07.6411050
Ordine 		E107L105E107 PROFILO TAGLIATO A MISURA STD. E107L 105.00 PER C.S. DA 108,50 MMDisegno Disegno 3D
07.6411165
Ordine 		E107L116,5ME107 PROFILO TAGLIATO A MISURA STD. E107L 116.5 PER C.S. DA 120.00 MMDisegno Campionatura Disegno 3D
07.6411215
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 121.50 PER C.S. DA 125,00 MMDisegno Campionatura Disegno 3D
07.6411400
Ordine 		E107 PROFILO TAGLIATO A MISURA STD. E107L 140.00 PER C.S. DA 143,50 MMDisegno Disegno 3D
07.6411565
Ordine 		E107L156,5ME107 PROFILO TAGLIATO A MISURA STD. E107L 156.50 PER C.S. DA 160,00 MMDisegno Campionatura Disegno 3D
07.6411750
Ordine 		E107L175ME107 PROFILO TAGLIATO A MISURA STD. E107L 175.00 PER C.S. DA 178,50 MMDisegno Disegno 3D
07.6411915
Ordine 		E107L191,5E107 PROFILO TAGLIATO A MISURA STD. E107L 191.50 PER C.S. DA 195,00 MMDisegno Campionatura Disegno 3D
07.6412100
Ordine 		E107L210E107 PROFILO TAGLIATO A MISURA STD. E107L 210.00 PER C.S. DA 213,50 MMDisegno Disegno 3D
07.6412265
Ordine 		E107L226,5E107 PROFILO TAGLIATO A MISURA STD. E107L 226.50PER C.S. DA 230,00 MMDisegno Disegno 3D
07.6412800
Ordine 		E107L280E107 PROFILO TAGLIATO A MISURA STD E107L 280.00 PER C.S. DA 283,50 MMDisegno Disegno 3D
07.6480000
Ordine 		E107MSERIE E107 LAVORAZIONE MONTAGGIO CHIUSURA E107M

Protezione antinfortunistica

CodiceTipoDescrizione
07.6550000
Ordine 		E107P73CMPROTEZIONE ANTINFORTUNISTICA TAGLIA TA A MISURA IN PVC 73MM E107P73CMDisegno Disegno 3D
07.6550300
Ordine 		PROTEZIONE ANTINFORTUNISTICA PVC73 E107PL 30 MM LUNGHEZZA BASEDisegno Disegno 3D
07.6560000
Ordine 		E107P60CMPROTEZIONE ANTINFORUNISTICA TAGLIAT A A MISURA IN PVC 60MM E107P60CMDisegno Disegno 3D
07.6560300
Ordine 		PROTEZIONE ANTINFORTUNISTICA 60MM PVC E107PL 30 MM LUNGHEZZA BASEDisegno Disegno 3D
