2M XTS Modulbox XTS

Contenitori per strumentazione elettronica agganciabili su Guida DIN (EN60715) secondo norme DIN 43880

Caratteristiche

Montabile su Guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono diverse versioni: quelle tipo A (analoghe al precedente prodotto Modulbox di cui mantengono la compatibilità con i circuiti stampati), tipo B (con una spalla più alta per l’impiego di componenti di maggiore volume) e tipo C (con entrambe le spalle più alte per avere maggiore spazio per l’elettronica).

Specifiche tecniche

Materiale  Blend PC/ABS autoestinguente
Colore  Grigio RAL 7035


La serie Modulbox XTS permette una facile personalizzazione del prodotto attraverso lo sviluppo di inserti sullo stampo. Il Cliente è così in grado di adattare il prodotto a costi estremamente contenuti.





2MXTSA

È il modello compatibile con la versione precedente. Il contenitore è stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC) e dei coprimorsetti su entrambi i lati. Esistono diverse versioni standard del tipo A: 53: la versione 53 mantiene la possibilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). H53: la versione H53 mantiene la possbilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono alte. H53V: la versione H53V differisce dalla H53 per la presenza delle aperture di ventilazione sui lati. C53: la versione C53 è simile alla 53 ma ha il pannello superiore integrato. Su di essa possono essere montati i coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono chiuse fino alla base (a richiesta). Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

2MXTSB

È il modello con una spalla più alta per l’impiego di componenti di maggiore volume. E’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC). H53: la versione standard per il tipo B è la H53. Tale versione mantiene la possibilità del montaggio dei pannelli e quella dei coprimorsetti su un solo lato del contenitore. La parete, in corrispondenza del montaggio dei morsetti è alta. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

2MXTSC

È il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. H53 e’ stato progettato per il montaggio a scatto di tre diversi circuiti stampati (CSA, CSB e CSC), due dei quali di dimensioni importanti. Tale versione mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.


Descrizione

1) Corpo contenitore

2) Base

3) Aggancio

4) Coprimorsetto*

5) Pannello*

* Accessori



Effettua il login o registrati per visualizzare il listino completo con i prezzi.

Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili

Contenitore completo

CodiceTipoDescrizione
25.0201000.BL
Ordine
H53-ACONTENITORE COMPLETO MODULBOX XTS 2MH53-ADisegno Campionatura Disegno 3D
25.0202000.BL
Ordine
H53V-ACONTENITORE COMPLETO MODULBOX XTS 2MH53V-A CON VENTILAZIONIDisegno Campionatura Disegno 3D
25.0203000.BL
Ordine
C53-ACONTENITORE COMPLETO MODULBOX XTS 2MC53-A CHIUSODisegno Disegno 3D
25.0204000.BL
Ordine
53-ACONTENITORE COMPLETO MODULBOX XTS 2M53-ADisegno Campionatura Disegno 3D
25.0206000.BL
Ordine

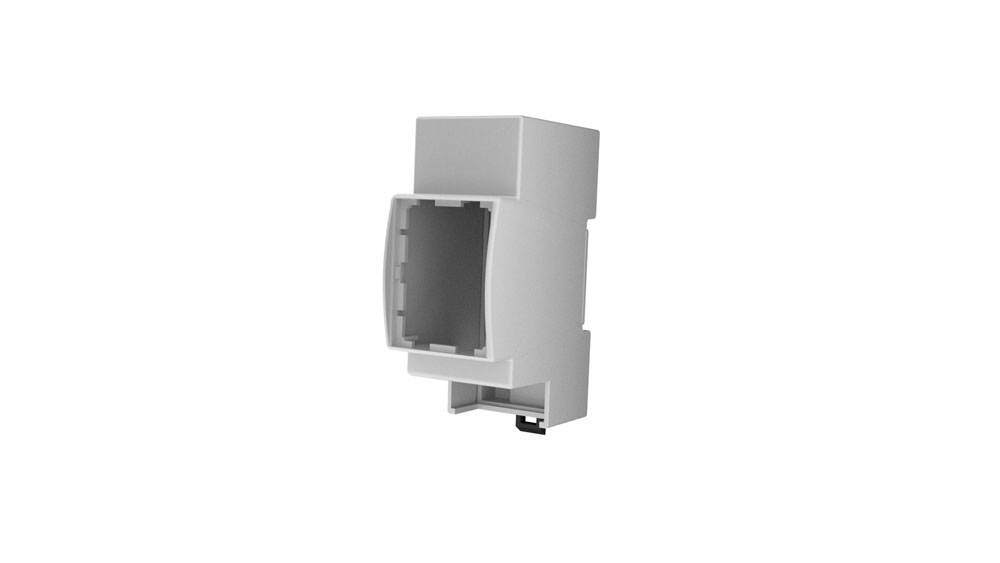

H53-BCONTENITORE COMPLETO MODULBOX XTS 2MH53-BDisegno Campionatura Disegno 3D
25.0210000.BL
Ordine
53-CCONTENITORE COMPLETO MODULBOX XTS 2M53-CDisegno Disegno 3D

Accessori - Pannelli

CodiceTipoColoreDescrizione
P05020201F.BL
Ordine
53 / H53 / H53VGrigioPANNELLO, CON GANCI BLEND GRIGIO 2M SENZA CORNICEDisegno Campionatura Disegno 3D
P05020201P.BL
Ordine
53 / H53 / H53VGrigioPANNELLO, CON GANCI BLEND GRIGIO 2M CON CORNICEDisegno Disegno 3D
P05020721F
Ordine
53 / H53 / H53VTrasparentePANNELLO, CON GANCI POLICARBONATO TRASPARENTE 2M SENZA CORNICEDisegno Campionatura Disegno 3D
P05020721P
Ordine
53 / H53 / H53VTrasparentePANNELLO, CON GANCI POLICARBONATO TRASPARENTE 2M CON CORNICEDisegno Disegno 3D
P05020821F
Ordine
53 / H53 / H53VRosso trasparentePANNELLO, CON GANCI POLICARBONATO ROSSO TRASPARENTE 2M SENZA CORNICEDisegno Campionatura Disegno 3D
P05020821P
Ordine
53 / H53 / H53VRosso trasparentePANNELLO, CON GANCI POLICARBONATO ROSSO TRASPARENTE 2M CON CORNICEDisegno Campionatura Disegno 3D

Accessori - Pannelli curvi

CodiceTipoColoreDescrizione
P05020721C
Ordine
53 / H53 / H53VTrasparentePANNELLO CURVO MODULBOX 2M XTS TRASPARENTE NEUTRODisegno Campionatura Disegno 3D
P05020821C
Ordine
53 / H53 / H53VRosso trasparentePANNELLO CURVO MODULBOX 2M XTS ROSSO TRASPARENTEDisegno Disegno 3D
P05020201C.BL
Ordine
53 / H53 / H53VGrigioPANNELLO CURVO MODULBOX 2M GRIGIO XTSDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti senza foratura

CodiceTipoDescrizione
P05020206T.BL
Ordine
A / BCOPRIMORSETTO SENZA FORATURA 2MPN BLENDDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti preincisi

CodiceTipoVieDescrizione
P05020203T.BL
Ordine
A / B6COPRIMORSETTO PREINCISO PASSO 5,08 6 VIE 2MP05PDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti preforati

CodiceTipoVieDescrizione
P05020201T.BL
Ordine
A / B6COPRIMORSETTO PREFORATO PASSO 5,08 6 VIE 2MP05Disegno Campionatura Disegno 3D
P05020202T.BL
Ordine
A / B3COPRIMORSETTO PREFORATO PASSO 10,16 3 VIE 2MP10Disegno Campionatura Disegno 3D
P05020204T.BL
Ordine
A / B4COPRIMORSETTO PREFORATO PASSO 7,65 4 VIE 2MP7,5Disegno Campionatura Disegno 3D
P05020207T.BL
Ordine
A / B4COPRIMORSETTO PREFORATO PASSO 7,65 CENTRATO 4 VIE 2MP7,5CDisegno Campionatura Disegno 3D
P05020208T.BL
Ordine
A / B3COPRIMORSETTO PREFORATO PASSO 10,16 CENTRATO 3 VIE 2MP10CDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti preforati per morsetti 25A

CodiceTipoVieDescrizione
P05020209T.BL
Ordine

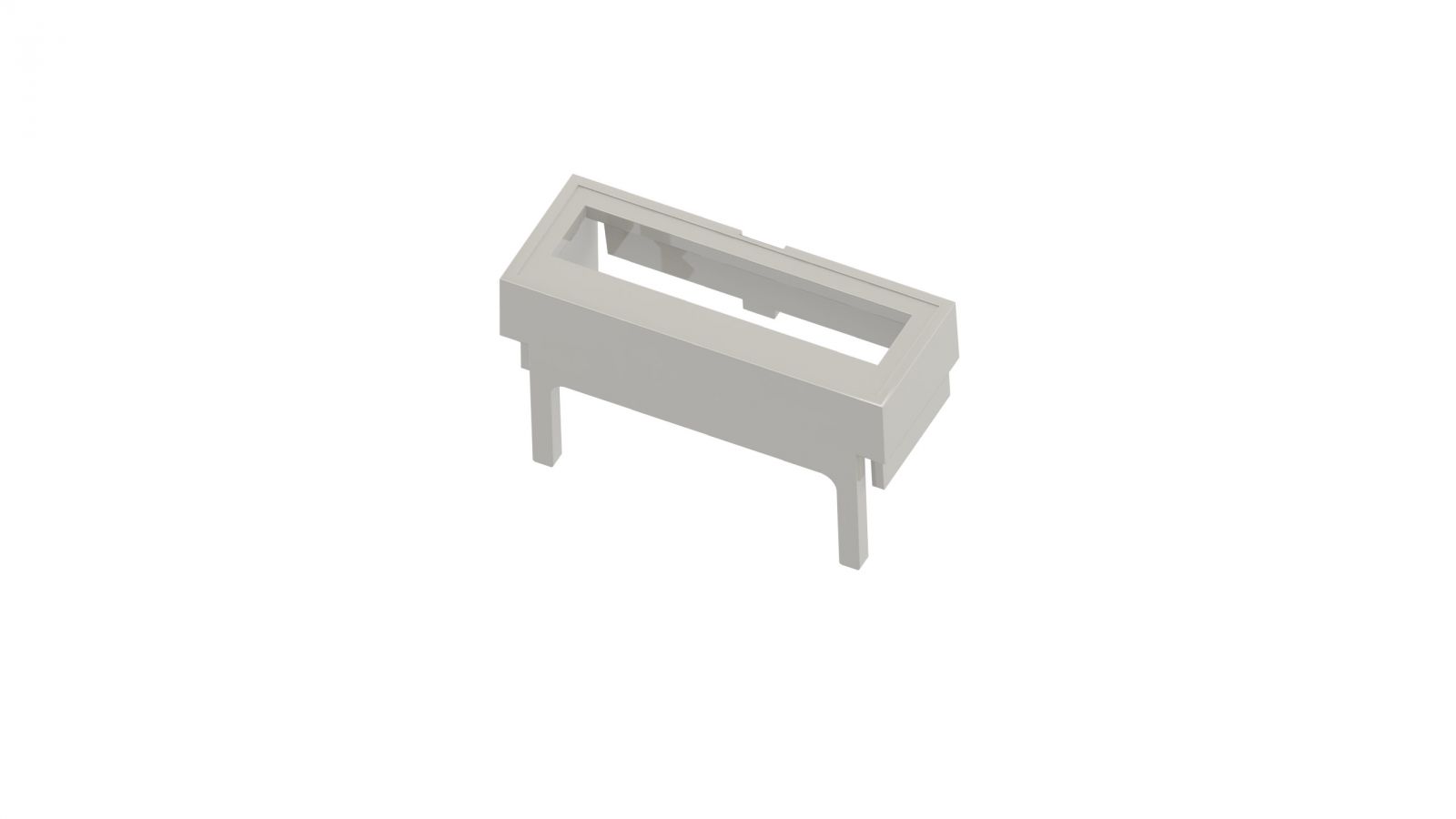

A / B3COPRIMORSETTO PREFORATO PASSO 9,52 3 VIE 2MP9,52IDisegno Campionatura Disegno 3D
P05020210T.BL
Ordine
A / B4COPRIMORSETTO PREFORATO PASSO 6,35 4 VIE 2MP6,35IDisegno Campionatura Disegno 3D
P05020211T.BL
Ordine
A / B2COPRIMORSETTO PREFORATO PASSO 9,52 2 VIE 2MP9,52R/6,35 3 VIE 2MP6,35RDisegno Campionatura Disegno 3D
P05020212T.BL
Ordine
A / B3COPRIMORSETTO PREFORATO PASSO 6,35 3 VIE 2MP6,35RDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti per sconnettibili

CodiceTipoDescrizione
P05020213T.BL
Ordine
A / BCOPRIMORSETTO 2M PLUG-IN BLENDDisegno Campionatura Disegno 3D
P05020267T.BL
Ordine
A / BCOPRIMORSETTO SPECIALE 2M LOW PROFILEDisegno Campionatura Disegno 3D

Accessori - Coprimorsetti speciali

CodiceTipoVieDescrizione
P05020265T.BL
Ordine
A / B6COPRIM.PREINCISO 2M-CM065 NUMERAZIONE 1-6 6 VIE 6MP05Disegno Campionatura Disegno 3D
P05020266T.BL
Ordine
A / B6COPRIM.PREINCISO 2M-CM066 NUMERAZIONE 7-12 6 VIE 2MP05Disegno Campionatura Disegno 3D

Accessori EIB

CodiceDescrizione
P05000008E
Ordine

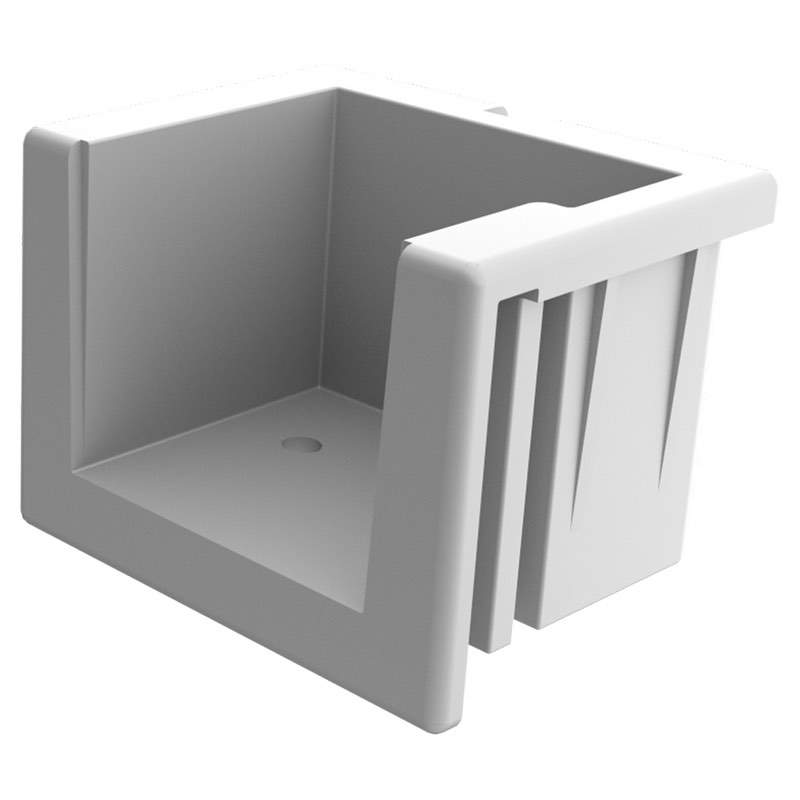

ACCESSORIO UNIVERSALE EIBDisegno Campionatura Disegno 3D
P05020215T.BL
Ordine
KIT COPRIMORSETTO 2M - EIB X1 CONNETTORE BUSDisegno Campionatura Disegno 3D

Dissipatori

CodiceDescrizione
P05021062D
Ordine
DISSIPATORE DI CALORE 2MDisegno Disegno 3D
P050210625
Ordine
ACCESSORIO PER FISSAGGIO VERTICALE DEL DISSIPATORE 2MDisegno Campionatura Disegno 3D

Copriforo

CodiceColoreDescrizione
P15020201E.BL
Ordine
GrigioCOPRIFORO 2MH SERIE XT/XTS BLEND GRIGIODisegno Campionatura Disegno 3D

Accessori - Top Bus XTS

CodiceDescrizione
22.P750020
Ordine
TOP BUS CONNECTOR PNOZ S CONNECTOR - 750020Disegno Campionatura Disegno 3D
M251000270
Ordine

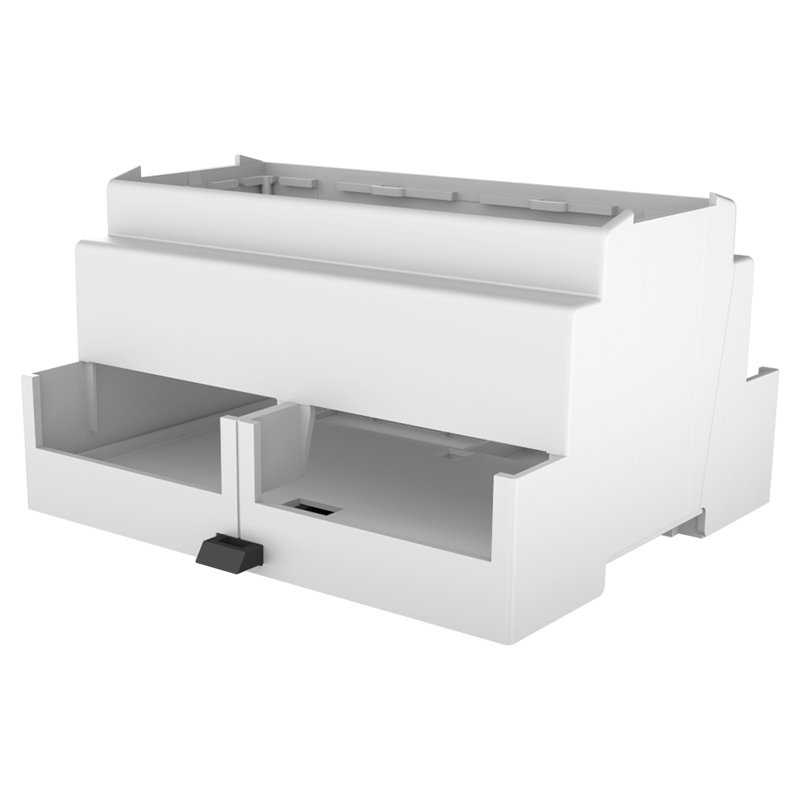

LAVORAZIONE CONTENITORI SX+DX ADATTAMENTO PER TOP BUS XTSDisegno Disegno 3D
M251000271
Ordine
LAVORAZIONE PANNELLO SX+DX ADATTAMENTO PER TOP BUS XTSDisegno Campionatura Disegno 3D
22.1007FS2
Ordine
PIN STRIP VERTICALE PER TOP BUS SAMTEC DW-10-07-F-S-200Disegno Campionatura Disegno 3D
